LTM4656 μModule同步升壓穩壓器ADI-LINEAR
發布時間:2024-08-19 09:14:37 瀏覽:5012
LTM4656是一款由ADI-LINEAR公司生產的μModule同步升壓穩壓器,它集成了開關控制器、功率FET、電感器以及所有必要的支持組件,形成一個完整的電源模塊解決方案。這款升壓穩壓器設計緊湊且高效,僅需輸入和輸出電容即可工作。
主要特點和技術規格包括:
- 輸入電壓范圍: 4.5V至28V。
- 輸出電壓范圍: 6V至36V,可通過單個外部電阻進行設置。
- 輸出電流: 最高可達5A,能夠提供高達180W的輸出功率。
- 效率: 設計效率高,最高可達98%。
- 保護功能: 包括過熱保護和過流保護。

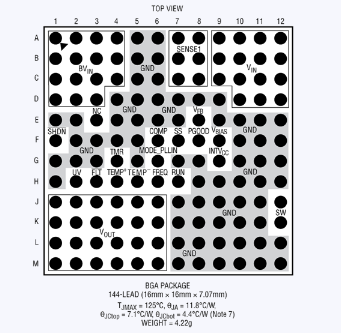

- 封裝: 采用16mm x 16mm x 7.07mm的BGA封裝,耐熱性能增強。
- 環保: 符合RoHS標準,無鉛設計,對環境友好。
應用領域:
LTM4656適用于多種高要求的電子設備,包括電信和網絡設備、電子測試設備等。其高效率和緊湊的設計使其成為需要高功率密度和可靠電源管理的系統的理想選擇。
其他特性:
- 關斷狀態下輸入斷連,有助于節省能源。
- 浪涌電流限制,保護電源和負載免受啟動時的沖擊。
- 外部頻率同步和可編程頻率(350 kHz至780 kHz),提供靈活的系統設計選項。
- 并聯均流,支持多個模塊的并聯使用,以擴展輸出電流。
- 可選的Burst Mode運行,進一步提高輕載效率。
- 串聯過流保護,防止過載情況。
LTM4656-1是LTM4656的一個可調補償版本,提供了額外的靈活性以適應特定的系統需求??傮w而言,LTM4656 μModule同步升壓穩壓器是一個集成了多種高級功能的電源解決方案,適用于需要高效、可靠和高性能電源的應用場合。
深圳市立維創展科技是ADI \ Linear 的代理商,以代理分銷庫存現貨ADI \ Linear為產品優勢,可提供當日發貨服務,歡迎咨詢。
