E36SR05015 DC-DC電源模塊Delta臺達
發布時間:2024-08-01 09:07:33 瀏覽:643

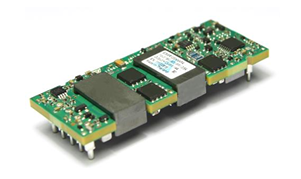

Delta臺達Delphi系列E36SR DC-DC電源模塊,型號E36SR05015,是一款高性能的單輸出、隔離型DC/DC轉換器。該模塊設計用于在18V至75V的寬輸入電壓范圍內穩定工作,提供5V的輸出電壓和15A的輸出電流,總功率可達75W。
MODEL NAME | INPUT | OUTPUT | EFF @100%LOAD | ||
E36SR3R320NRFA | 18V-75V | 4.5A | 3.3V | 20A | 88% |
E36SR05015NRFA | 18V-75V | 5A | 5.0V | 15A | 89% |
主要特點和技術參數
高效率:在5V/15A的輸出條件下,模塊的效率高達89%。
尺寸:模塊在不帶散熱片時的尺寸為58.4mm x 22.8mm x 9.2mm,帶散熱片時為58.4mm x 22.8mm x 12.7mm。
寬輸入電壓范圍:模塊支持18V至75V的輸入電壓,具有4:1的寬輸入范圍。
固定頻率操作:采用固定頻率操作。
高隔離電壓:提供2250V的隔離電壓。
全面的保護功能:包括輸入和輸出的低壓鎖定(UVLO)、輸出過流保護(OCP)、過壓保護(OVP)和過溫保護(OTP),確保模塊在各種異常條件下安全運行。
基本絕緣:具備基本絕緣功能,符合安全標準。
靈活的安裝選項:支持SMD和通孔安裝,便于集成到不同的電路板設計中。
應用領域
- 電信和數據通信設備
- 無線網絡系統
- 光網絡設備
- 服務器和數據存儲系統
- 工業和測試設備
深圳市立維創展科技有限公司授權代理銷售臺達元器件產品,備有大量現貨庫存。歡迎咨詢。
