RDQ150110S05鐵路應用DC-DC轉換器XP power
發布時間：2024-08-01 09:11:20 瀏覽：580

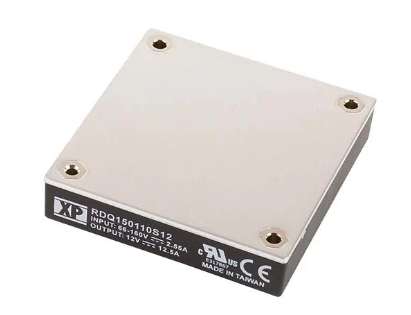

RDQ150110S05鐵路應用DC-DC轉換器是由XP Power公司生產的RDQ150系列變頻器的一部分，專為鐵路應用設計。這些轉換器已通過EN50155認證，并符合EN50121-3-2鐵路標準，適用于牽引和機車車輛上的電子設備。它們采用底板冷卻的1/2磚封裝，能夠在-40°C至+100°C的寬溫度范圍內運行。
該轉換器具有66至160VDC的輸入電壓范圍，適用于110VDC鐵路牽引電池。其主要應用包括牽引和機車車輛中的各種系統，如遙測、門控制、系統和安全監控器、通信和信息娛樂系統、視頻監控、門禁和售票機、驅動控制、電源控制、信息系統、照明、乘客設備充電USB端口、暖通空調系統和衛生控制。
| Input Voltage | OutputVoltang | DutputCurrent | Input Current | Effclency | Maximum
Capacifive Load | ModelNumber |
| No Load | Full Load |
| 66-160V | 5.0V | 30.0 A | 40mA | 1474 mA | 92.5% | 10000 μF | RDQ150110S05 |
| 12.0V | 12.5 A | 40mA | 1474 mA | 92.5% | 5600μF | RDQ150110812 |
| 24.0V | 6.50 A | 60mA | 1541mA | 91.0% | 2200μF | RDQ150110S24 |
RDQ150110S05轉換器的主要技術規格包括：
- 高達92%的效率
- 四分之一和半磚封裝
- 遠程開/關和遠程傳感功能
- 3年保修期
- 輸入電壓范圍為66-160 VDC
- 空閑電流為50 mA
- 輸入濾波采用π網絡
- 欠壓鎖定功能，開啟電壓為62.0 V，關閉電壓為56.0 V
- 輸入浪涌電壓為180 VDC，持續100 ms
- 輸出電壓可調范圍為±10%
- 初始設定精度為±1.5%
- 線性調節率為±0.2%
- 負載調節率為±0.2%
- 啟動時間為60 ms
- 瞬態響應為5%最大偏差，恢復到1%以內需200 μs，負載變化為25%
- 紋波和噪聲：5V型號為100 mV pk-pk，12V型號為150 mV最大pk-pk，24V型號為240 mV最大pk-pk，帶寬為20
MHz
- 過壓保護為115-140%
- 短路保護為連續電流限制，范圍為110-180%額定輸出
- 熱關斷功能，當外殼溫度超過105°C時觸發
- 溫度系數為±0.03%/°C
- 遠程開/關參考至-Vin，模塊開啟為開路，模塊關閉≤0.8 VDC
- 遠程傳感補償高達10%的額定輸出電壓
- 隔離電壓為2250 VDC輸入至輸出，2250 VDC輸入至外殼，1500 VDC輸出至外殼
- 隔離電阻為107Ω
- 隔離電容為1000 pF
- 開關頻率為200 kHz
- 功率密度：RDQ100為60 W/in3，RDQ150為54 W/in3
- MTBF為380 kHrs，根據MIL-HDBK-217F在25°C下計算
這些規格確保了RDQ150110S05轉換器在鐵路應用中的可靠性和性能。
