NBM6123T46C15A6M0R非隔離DCDC轉換器VICOR
發布時間：2024-06-03 09:35:03 瀏覽：5426

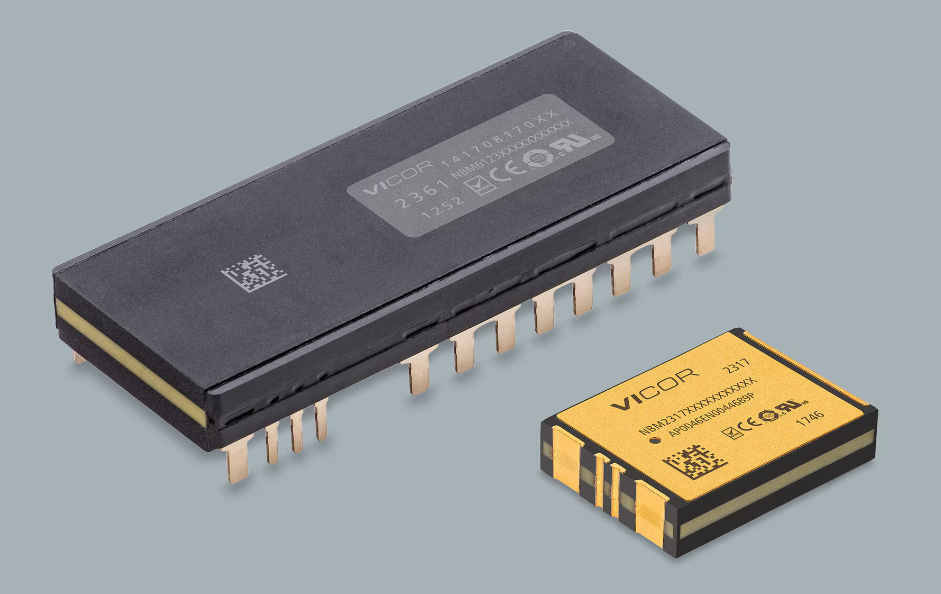

NBM6123T46C15A6M0R是由VICOR公司生產的一款高效非隔離DCDC轉換器。這款轉換器采用了先進的母線轉換技術，能夠在36至46V直流的主母線電壓下運行，輸出12.0至15.3V直流的非隔離比例二次電壓。它具有低噪音、快速瞬態響應以及行業領先的效率和功率密度。
該轉換器的一個顯著特點是其交流阻抗設計，這使得通常位于負載點(PoL)穩壓器輸入端的輸入電容可以放置在NBM的初級側，當主次K因子為1/3時，電容值可以減少9倍，從而節省了電路板面積、材料和總系統成本。
VICOR的芯片封裝技術為NBM提供了靈活的熱管理選項，具有非常低的頂部和底部熱阻抗，這有助于客戶實現低成本的電源系統解決方案，同時保持小尺寸、輕重量和高效率。
NBM的非隔離拓?fù)浣Y(jié)構支持正向和反向啟動及穩態操作，并提供雙向保護。在動力系統被保護機制禁用且VsEc存在的情況下，初級側將出現等于VsEc減去兩個二極管壓降的電壓。
型號：
| 型號 | 輸入電壓 (V) | 輸出電壓 (V) | 輸出電流 (A) | K 因數 | 控制接口 | 最大電容 | 安裝方式 | 溫度 | 尺寸 | 封裝 |
| NBM6123T46C15A6M0R | 36.0 - 46.0 | 12.0 - 15.3 | 160 | 1/3 | Analog | 3000 | Through Hole | -55 to +125°C | 61.00 x 25.14 x 7.21mm | 6123 ChiP |
| NBM6123T46C15A6T0R | 36.0 - 46.0 | 12.0 - 15.3 | 160 | 1/3 | Analog | 3000 | Through Hole | -40 to +125°C | 61.00 x 25.14 x 7.21mm | 6123 ChiP |
| NBM6123T60E12A7T0R | 36.0 - 60.0 | 7.2 - 12.0 | 170 | 1/5 | Analog | 3000 | Through Hole | -40 to +125°C | 61.00 x 25.14 x 7.21mm | 6123 ChiP |
該轉換器的功能和優勢包括：
- 高達160A的連續二次電流
- 高達3600W/in3的功率密度
- 98.2%的峰值效率
- 支持并聯操作，形成多千瓦的陣列
- 提供過壓(OV)、過流(OC)、欠壓(UV)、短路和熱保護
NBM6123T46C15A6M0R采用6123通孔ChiP?封裝，尺寸為2.402 x 0.990 x 0.284英寸(61.00 x 25.14
x 7.21mm)。它適用于多種應用場景，包括直流配電、高端計算系統、自動化測試設備、工業系統、高密度電源、通信系統和交通領域。
