TOREX XC9252A08AVR-G降壓DC/DC控制器IC
發布時間:2024-06-04 09:02:04 瀏覽:736
Torex XC9252A08AVR-G是一款高性能的降壓DC/DC控制器IC,專為在寬輸入電壓范圍內提供穩定的輸出電壓而設計。該系列產品能夠工作于高達30V的輸入電壓,并且由于采用了P溝道MOSFET作為外接驅動晶體管,它能夠在低輸入電壓下有效工作。此外,XC9252系列支持使用陶瓷電容等低ESR電容作為負載電容(CL),這有助于提高系統的穩定性和效率。
XC9252A08AVR-G內置了一個精確的0.8V基準電壓源,用戶可以通過外接電阻(RFB1,RFB2)來設定從1.0V開始的任意輸出電壓。該控制器還允許用戶通過在ROSC端子連接外部電阻,在280kHz至550kHz的范圍內自由設定開關頻率。通過MODE/SYNC端子,可以實現與外部時鐘的同步,有效抑制噪聲的產生。
在控制模式上,XC9252A08AVR-G支持PWM/PFM自動控制,這意味著在輕負載時會自動切換到PFM模式以提高效率,而在重負載時則切換到PWM模式,確保整個負載范圍內的效率最大化。軟啟動時間可以通過在SS端子添加外接電容來任意設定,這有助于減少啟動時的電流沖擊。
產品型號:
型號 | Output Voltage | Packages |

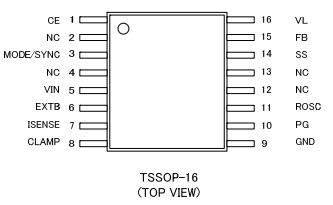

XC9252A08AVR-G | 0.8V | TSSOP-16(Type A,C) |
XC9252B08ADR-G | 0.8V | USP-10B(Type B) |
XC9252C08AVR-G | 0.8V | TSSOP-16(Type A,C) |
安全性方面,XC9252A08AVR-G內置了UVLO(欠壓鎖定)功能,當輸入電壓低于2.5V時,會強制停止驅動晶體管的工作。此外,它還集成了過電流保護電路、短路保護電路和過熱停機電路,確保在各種異常情況下都能安全運行。
XC9252系列產品適用于車載配件和產業設備,其工作溫度范圍為-40℃至+105℃,能夠適應惡劣的工作環境。此外,該系列產品符合EU RoHS指令,是無鉛環保產品。
TOREX半導體主要提供COMS、傳感器、二極管等元器件,產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司優勢分銷TOREX電源器件,大量現貨庫存,歡迎咨詢。
