芯片式集成電源模塊替代選型指南
芯片式集成電源模塊，由于其緊湊的體積，非隔離的特性，常用于傳感器、儀表、自動測試，DSP和FPGA負載點等項目產品，以更加簡化產品的設計流程，如TI的MicroSip系列。
品牌 | TI | Cyntec |
TPS82130SILT | MUN12AD03-SH | |

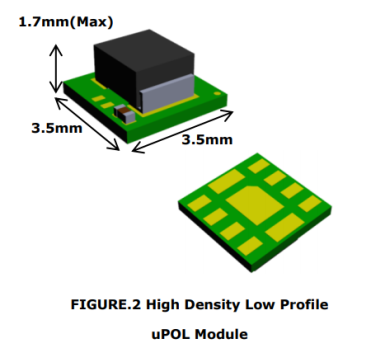

圖片外觀 |
|
|
封裝尺寸(長寬高) | 3.0X2.8X1.5mm | 3.5x3.5x1.7mm |
輸入電壓范圍 | 3-17V | 4.5-16V |
輸出電壓范圍 | 0.9-6V | 0.6-5V |
輸出電流 | 3A | 3A |
工作溫度范圍 | -40°C ~ 125°C | -40°C ~ 85°C |

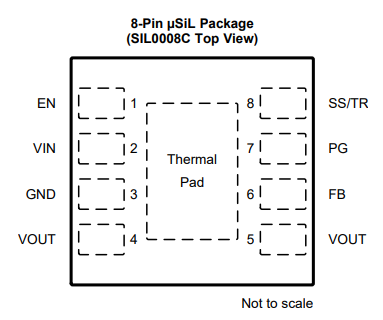

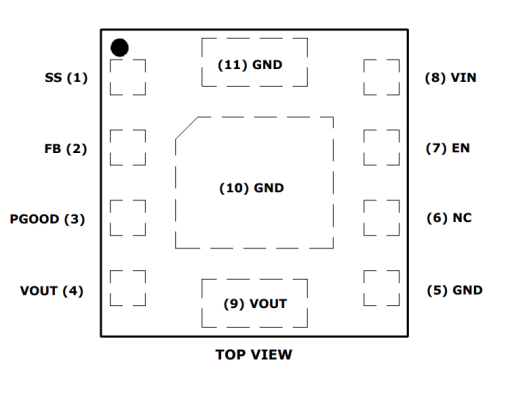

引腳定義 |
|
|
更多的參數產品，替代參考型號列表如下：
參數(Vin,A,Vout) | TI | Cyntec |
2.5-5.5V,1A,0.6-3.6V | LMZ10501 | MUN3CAD01-SC |
4-36V ,1A，1.2-15V | LMZM23601 | MUN24AD01-SH |
2.5-6V, 3A，0.8-6V | TPS82085 | MUN3CAD03-SH |
4-36V, 3A,1-18V | LMZM33603 | MUN24AD03-SM |
4.5-17V,6A,0.6-10V | TPSM84624 | MPN12AD06-TS |
4.5-17V,8A，0.6-10V | TPSM84824 | MPN12AD06-TS |
2.95-17V，10A,0.6-5.5V | LMZ31710 | MPN12AD06-TS |
2.95-17V，10A,0.6-5.5V | LMZ31710 | HM10107A |
10.8-13.2V,12A,1.2-5.5V | PTH12010W | MPN12AD12-TS |
4.5-16V,12A,0.5-5.5V | TPSM5D1806 | MSN12AD12-MP |
3-14.5V,20A,0.6-3.6V | LMZ31520 | MPN12AD20-TS |
3-14.5V,30A,0.6-3.6V | LMZ31530 | MSN12VD30-FR |
4.5-15V,35A,0.35-2.0V | TPSM846C24 | MSN12VD30-FR |
詳細規格書，或需索取免費樣品、評估板，請聯系我們的銷售工程師。
