巴倫是什么？

發布時間：2018-05-23 15:13:34 瀏覽：3478

一個balun是任何三個帶有匹配輸入和微分輸出的端口設備。

它最簡潔地描述了所需的（理想的）s參數：S12=-S13=S21=-S31 S11=-注意這是什么意思：一個balun是一個三端口功率分配器，類似于威爾金森或電阻功率分配器。

這兩個輸出是相等的和相反的。

-在頻域內，這意味著輸出有180個相移。

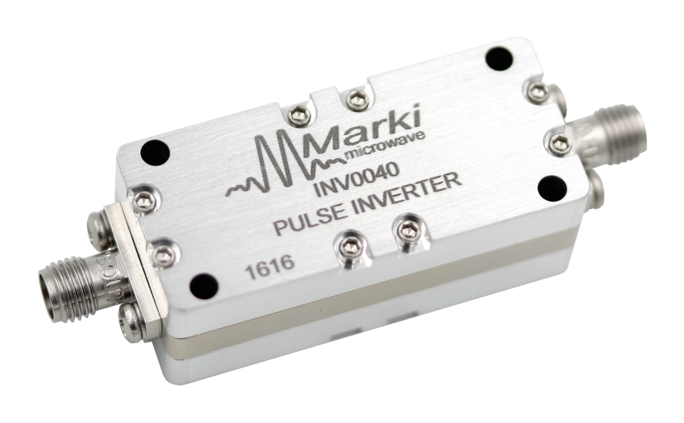

-在時域中，這意味著一個平衡輸出的電壓是另一個平衡輸出的負數。

不平衡的輸入與輸入傳輸線阻抗（通常為50）相匹配。

與隔離器或循環器不同，balun是一種可雙向使用的互反裝置。

還要注意這一點沒有隱含的意思：這兩個輸出不一定匹配。
balun的輸出可能或可能與輸入的阻抗不一樣。
對S23沒有限制，因此輸出可能也可能沒有隔離。
因此，對于微分和普通模式信號的輸出，可能會有不同的返回?fù)p失。
巴倫一詞是一個混合的平衡和不平衡,表明變壓器將過渡之間的平衡(也稱為微分)輸電線路(相反的電流在輸電線路)和一個不平衡(也稱為單端)輸電線路(返回當前傳播在地上)。
然而，這一描述模糊了巴倫的簡單性。
一個balun具有同等的功率輸出，就像威爾金森電源分配器、電阻功率分配器或正交混合耦合器。
然而，它在輸出之間有180個相位差，而功率因數有0相位差，四分混合有90個相位差。
在低頻的情況下，“balun”和“變壓器”這兩個詞經常可以互換使用，因?yàn)榈皖l率的balun幾乎總是使用flux耦合變壓器實現的。
由于這個原因，人們常說，balun是一種變壓器，但更準確的說法是，變壓器有時可以用來實現一個balun。
許多其他的結構也可以用來實現balun的功能，正如我們將在第四部分中討論的那樣。在討論不同類型的balun結構的優點之前，我們需要定義什么性能規范對balun來說是重要的。
