HMC7543/HMC7543-SX集成式E波段功率放大器 ADI現貨

發布時間:2018-06-21 14:32:53     瀏覽:1798

HMC7543是一款集成式E波段的砷化鎵(GaAs)、假晶(pHEMT)、單芯片微波集成電路(MMIC)中等功率放大器,集成溫度補償型片上功率檢波器,工作頻率范圍為71 GHz至76 GHz。 HMC7543提供21.5 dB增益、25 dBm輸出功率(1 dB壓縮)和26.5 dBm飽和輸出功率(20%功率附加效率(PAE)),采用4 V電源供電。 HMC7543提供出色的線性度并針對E頻段通信和高容量無線回程無線電系統進行優化。 放大器配置和高增益使其成為天線之前最后一級信號放大的絕佳選擇。 所有數據均利用50 Ω測試夾具中的芯片獲取,通過各端口上寬度為3 mil、厚度為0.5 mil、長度為7 mil的焊線連接。


品牌 型號 描述 貨期 庫存
ADI HMC7543 集成功率檢波器的71 GHz至76 GHz E波段功率放大器 現貨 56


HMC7543應用

  • E頻段通信系統
  • 高容量無線回程無線電系統
  • 測試與測量


HMC7543優勢和特點

  • 增益: 21.5 dB(典型值)
  • 針對1 dB壓縮(P1dB)的輸出功率: 25 dBm(典型值)
  • 飽和輸出功率(PSAT): 26.5 dBm(典型值)
  • 輸出三階交調截點(OIP3): 30 dBm(典型值)
  • 輸入回波損耗: 12 dB(典型值)
  • 輸出回波損耗: 12 dB(典型值)
  • 直流電源: 4 V (450 mA)
  • 無需外部匹配
  • 裸片尺寸: 3.599 mm × 1.999 mm × 0.05 mm

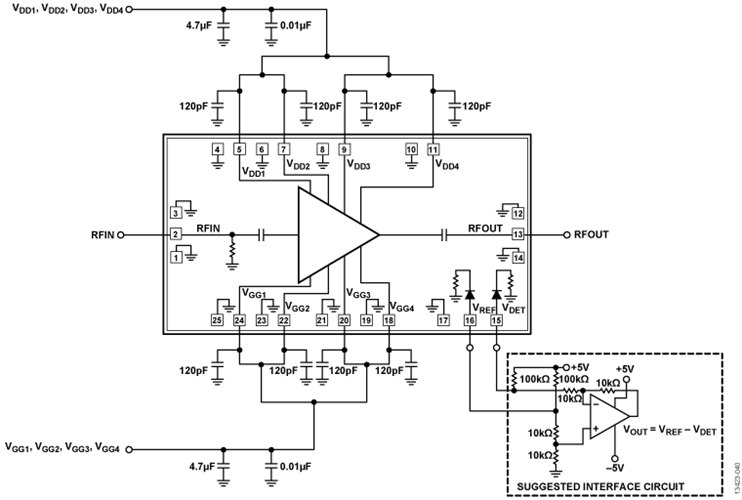

HMC7543結構圖
