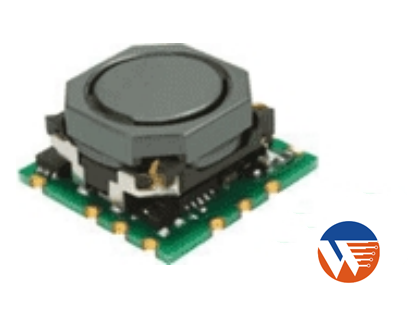

?Leadway電源模塊的使能信號是如何作用的
發布時間:2025-05-14 16:28:04 瀏覽:197
在電機控制系統中,Leadway電源模塊的使能信號(Enable Signal)是協調電源啟停與電機驅動的核心控制邏輯之一。其作用不僅限于簡單的通斷控制,更涉及系統安全、能耗管理及多設備協同。
使能信號的核心功能
1、基礎控制邏輯
使能信號通過高電平或低電平(通常為TTL或CMOS電平)直接控制電源模塊的輸出狀態。例如:
l 高電平有效:當Leadway電源模塊的EN引腳接收到高電平(如3.3V/5V)時,模塊輸出電源至電機驅動器,啟動電機運行;低電平則切斷供電。
l 低電平有效:部分型號可能采用反向邏輯,需根據模塊手冊確認。
2、安全保護聯動
Leadway電源模塊的使能信號可與驅動器的故障信號(如過流、過熱)聯動。例如,當驅動器檢測到異常時,通過FAULT引腳反饋至電源模塊的EN端,強制關閉輸出,避免設備損壞。
作用優勢
l 控制模塊正常工作:使能信號是電源模塊的一個輸入端口,只有該引腳激活(如置于高電平),整個模塊才能正常工作。它相當于一個“允許”信號,只有當使能信號有效時,電源模塊才會按照設定的參數輸出穩定的電能。
l 實現靈活控制:通過外部控制器或開關控制使能信號,可以靈活地啟用或禁用電源模塊。例如,當系統不需要電源模塊供電時,可以通過控制使能信號將其關閉,從而節省能源并提高整體系統的效率。
l 保障系統安全:在數控系統等應用場景中,將使能信號與急停開關和行程限位開關串聯起來。當按下急停開關或者設備運轉超出行程后,使能信號被斷開,電源模塊停止輸出,從而保護設備在安全的行程內運行,避免因錯誤操作或不良條件導致系統故障或損壞。
應用場景
l 低功耗管理模式
在待機或輕載狀態下,通過MCU的GPIO控制使能信號關閉電源模塊輸出,降低系統靜態功耗。例如,機器人待機時,主控芯片可發送低電平至EN引腳,切斷非必要供電。
l 多模塊協同控制
在需要冗余供電的場景中,雙Leadway模塊并聯時,使能信號可配合“二極管ORing電路”實現主備切換。主模塊故障時,備用模塊的EN信號立即激活,切換時間可控制在10ms內。
深圳市立維創展科技有限公司擁有20年電子元器件技術積累,專業的產品研發和品質團隊,造就Leadway電源模塊產品。以技術創新為核心,做最適合市場需求的產品規格。產品對標美系、日系,實現pin &pin替換如需要任何技術支持,或產品咨詢,歡迎咨詢。
