?PMS15B/PMS150G系列8位 OTP IO型單片機

發布時間:2025-05-13 16:25:28     瀏覽:257

8 OTP IO 型單片機:這表明該系列單片機具有以下特性:

8 位:指的是單片機的處理器是8位的,這表明它的數據總線寬度為8位,能夠處理8位的數據。

OTPOne-Time Programmable(一次性可編程)的簡稱,表示這種單片機的存儲器在編程后不能被再次清除和重寫,一旦輸入數據,就固定不變。

IOInput/Output(輸入/輸出)的簡稱,可能是指這種單片機具有特定的輸入輸出功能或接口。

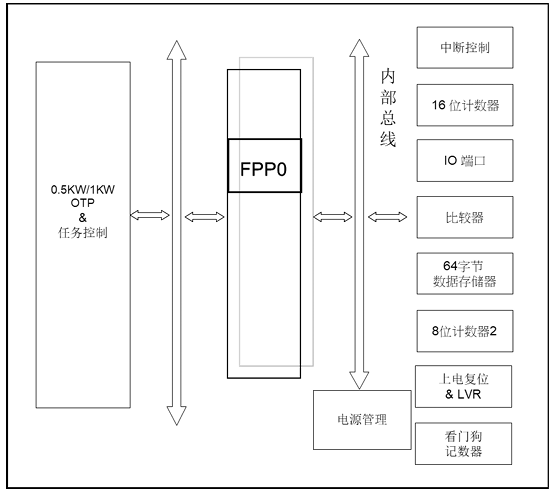

PMS15B/PMS150G標示圖

PMS15B/PMS150G 系列為 IO 型完全靜態單片機,采用 OTP(一次性可編程)存儲器 作為程序載體,具備以下核心架構與外設配置:

RISC 架構與指令效率

基于 RISC 精簡指令集設計,79條指令中90%以上為單周期(1T)指令,僅少數復雜操作(如跳轉、乘除法)需雙周期執行,確保實時性與低功耗平衡。

存儲資源

內置 1KB OTP 程序存儲器,支持代碼固化,適用于無需后續升級的量產場景;

配備 64字節數據存儲器(RAM),滿足基礎變量與狀態寄存需求。

集成外設

16位硬件定時器:支持高精度定時與脈沖輸出;

8位硬件PWM生成器:提供可調占空比輸出,適用于電機控制、LED調光等場景;

通用比較器:支持電壓閾值檢測或模擬信號轉換。

特性

通用系列

AC阻容降壓供電或有高EFT要求之應用必要時需修改系統電路以提高抗干擾性

溫度范圍:-40C~85C

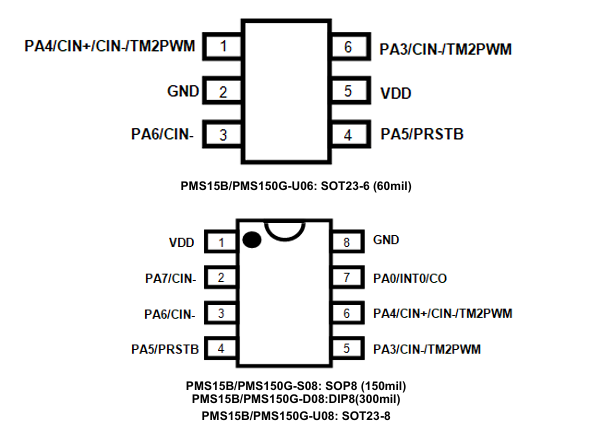

PMS15B/PMS150G引腳功能

硬件資源

存儲與外設:

1KB OTP程序內存:存儲固定邏輯代碼(如按鍵檢測、定時任務)。

64字節數據存儲器:適用于小規模變量存儲(如狀態標志、計數器)。

16位硬件定時器:支持高精度延時與周期性任務(如PWM波形生成、超時檢測)。

8位硬件PWM生成器:直接輸出占空比可調的脈沖信號,適用于LED調光、電機控制。

通用比較器:用于電壓監測或閾值觸發(如電池電量檢測)。

時鐘與喚醒功能:

雙時鐘模式:內部高頻/低頻振蕩器可選,平衡功耗與性能。

靈活喚醒機制:支持快速/普通喚醒,且每個引腳可單獨配置喚醒功能,適合低功耗待機設備(如智能電表)。

抗干擾設計:

寬溫范圍(-40°C~85°C):適應工業級環境。

8LVR(低壓復位):電壓閾值可調(1.8V~4.0V),增強電源波動下的穩定性。

EFT兼容性:針對AC阻容降壓供電場景優化,需結合外部電路(如濾波電容)提升抗干擾能力。

CPU特性

指令集優化:

79條指令:簡化開發復雜度。

單周期指令(1T)為主:提升實時性(如中斷響應速度)。

堆棧與尋址:

可編程堆棧深度:適應不同嵌套調用需求。

直接/間接尋址:支持靈活的數據訪問方式(如數組操作)。

地址空間獨立:IO與存儲地址分離,避免沖突,提升代碼可讀性。

臺灣應廣PADAUK MCU,主要產品有 OTP MCU、MTP MCUBLDC、MCS系列產品,應用于家電、玩具、智能、馬達控制等場合。極佳的性價比,備受市場認可。深圳市立維創展科技授權代理銷售PADAUK應廣單片機,提供售前和售后技術支持服務,原廠原裝,價格優勢,歡迎咨詢。



系列

程序存儲器

數據存儲器(byte)

最大IO數量

PMS150G

1KW

64

6

PMS15B

0.5KW

64

6
