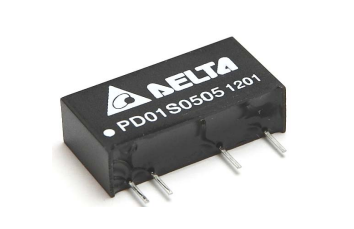

?PD01S/PD01D系列高絕緣DC/DC轉換器DELTA
發布時間:2025-03-20 15:38:39 瀏覽:312
PD01S/PD01D系列是DELTA臺達生產的DC/DC轉換器,以其卓越的高絕緣性能和緊湊精巧的設計而廣受好評,是具備3,000 VDC隔離能力的獨立型1W DC/DC轉換器。PD01S/PD01D系列DC/DC轉換器采用了微型SIP封裝技術,不僅大幅提升了功率密度,還確保了卓越的電氣性能。PD01S/PD01D系列DC/DC轉換器內置短路保護功能,并且能夠在-40°C至+85°C的寬泛工作溫度范圍內穩定工作。
PD01S/PD01D系列DC/DC轉換器憑借其高效率、SIP封裝形式、出色的高絕緣性能、寬廣的工作溫度范圍以及靈活多樣的輸入輸出配置,PD01S/PD01D系列DC/DC轉換器在消費電子、工業控制、汽車電子、醫療設備以及通信系統等多個領域均展現出了廣泛的應用潛力。這些特點使得PD01S/PD01D系列DC/DC轉換器成為滿足各種嚴苛應用場景需求的理想選擇。
特點
效率高達 81%
SIP包裝采用行業標準Pinout
包裝尺寸:
5V 和 12V 型號:19.5 x 10.2 x 6.1 毫米 (0.77"x 0.4" x 0.24)
15V 和 24V 型號:19.5 x 10.2 x 7.1 mm(0.77 x 0.4 x 0.28)
高絕緣電壓 3000 VDC
工作溫度范圍 - 40℃至 + 85℃
單輸出和雙輸出
大于 2 MHours MTBF
深圳市立維創展科技有限公司授權代理銷售DELTA臺達元器件產品,備有大量現貨庫存。歡迎咨詢。
Model Number | Input Voltage (Range) | Output Voltage | Output Current | Input Current | Load Regulation | Maxcapacitive Load | Efficiency (typ.) | ||
Max. | Min. | @Max. Load | @No Load | @Max. Load | |||||
VDC | VDC | mA | mA | mA(typ.) | mA(typ.) | % (max.) | VDC | ||
PD01S0503A | 5 (4.5 ~ 5.5) | 3.3 | 260 | 5 | 235 | 30 | 10 | 220 | 73 |
PD01S0505A | 5 | 200 | 4 | 281 | 10 | 71 | |||
PD01S0509A | 9 | 110 | 2 | 260 | 8 | 76 | |||
PD01S0512A | 12 | 84 | 1.5 | 258 | 7 | 78 | |||
PD01S0515A | 15 | 67 | 1 | 258 | 7 | 100* | 78 | ||
PD01D0505A | ±5 | ±100 | ±2 | 278 | 10 | 72 | |||
PD01D0509A | ±9 | ±56 | ±1 | 262 | 8 | 77 | |||
PD01D0512A | ±12 | ±42 | ±0.8 | 258 | 7 | 78 | |||
PD01D0515A | ±15 | ±34 | ±0.7 | 258 | 7 | 79 | |||
PD01S1203A | 12 (10.8 ~ 13.2) | 3.3 | 260 | 5 | 96 | 12 | 8 | 220 | 74 |
PD01S1205A | 5 | 200 | 4 | 114 | 8 | 73 | |||
PD01S1209A | 9 | 110 | 2 | 106 | 5 | 78 | |||
PD01S1212A | 12 | 84 | 1.5 | 105 | 8 | 80 | |||
PD01S1215A | 15 | 67 | 1 | 104 | 5 | 80 | |||
PD01D1205A | ±5 | ±100 | ±2 | 113 | 8 | 100* | 74 | ||
PD01D1209A | ±9 | ±56 | ±1 | 106 | 5 | 79 | |||
PD01D1212A | ±12 | ±42 | ±0.8 | 104 | 5 | 81 | |||
PD01D1215A | ±15 | ±34 | ±0.7 | 105 | 5 | 81 | |||
PD01S2403A | 24 (21.6 ~ 26.4) | 3.3 | 260 | 5 | 49 | 7 | 8 | 220 | 73 |
PD01S2405A | 5 | 200 | 4 | 59 | 8 | 71 | |||
PD01S2409A | 9 | 110 | 2 | 54 | 5 | 76 | |||
PD01S2412A | 24 (21.6 ~ 26.4) | 12 | 84 | 1.5 | 54 | 7 | 5 | 78 | |
PD01S2415A | 15 | 67 | 1 | 53 | 5 | 79 | |||
PD01D2405A | ±5 | ±100 | ±2 | 58 | 8 | 100* | 72 | ||
PD01D2409A | ±9 | ±56 | ±1 | 55 | 5 | 76 | |||
PD01D2412A | ±12 | ±42 | ±0.8 | 53 | 5 | 79 | |||
PD01D2415A | ±15 | ±34 | ±0.7 | 53 | 5 | 80 |
推薦資訊

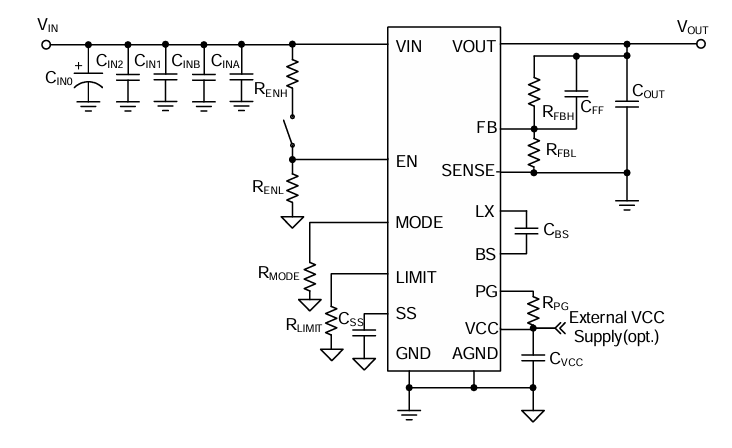

SQ76115BADE 同步降壓 DC/DC 轉換器性能優異、通用性強,在電源開關領域表現突出。它能在 2.9V 至 16V 寬輸入電壓范圍高效運轉,尤其適用于 12V 輸入應用。
