?HMC347ALP3E單刀雙擲SPDT射頻開關ADI
發布時間:2025-03-13 16:00:54 瀏覽:168

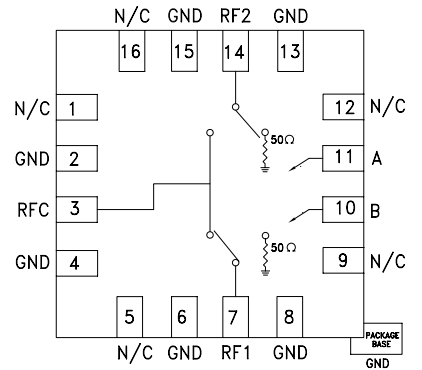

HMC347ALP3E是Analog Devices(ADI)公司精心打造的一款寬帶、高隔離度的非反射型GaAs pHEMT SPDT(單刀雙擲)開關。HMC347ALP3E以其卓越的電氣性能、出色的屏蔽效能、高度的可靠性、耐用性以及高性能表現,在眾多高頻應用場景中脫穎而出。其寬帶特性、高隔離度和極低的插入損耗,使得HMC347ALP3E成為射頻和微波系統中不可或缺的優選組件。
主要特點
頻率范圍:DC 至 14 GHz,適用于寬帶應用。
高隔離度:>54 dB @ 3 GHz;>44 dB @ 10 GHz。
低插入損耗:1.8 dB @ 10 GHz,確保信號傳輸的高效性。
非反射設計:減少信號反射,提高系統性能。
封裝:采用 3x3 mm QFN 表貼封裝,適合高密度 PCB 設計。
電氣特性
控制電壓:采用 -5/0V 的互補負控制電壓邏輯,無需額外偏置電源。
工作電流:低至 DC,功耗極低。
應用領域
基站基礎設施:用于信號切換和路由。
光纖和寬帶電信:支持高頻信號處理。
微波無線電和 VSAT:適用于衛星通信和微波傳輸。
軍用無線電、雷達和ECM:滿足高可靠性和高性能需求。
測試儀器儀表:用于高頻測試和測量。
深圳市立維創展科技是ADI的分銷商,主要提供放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等,產品原裝現貨,價格優勢,歡迎咨詢。
