?53030-001J 0.9 mm同軸連接器SOUTHWEST(西南微波)
發布時間:2025-03-05 15:39:14 瀏覽:185

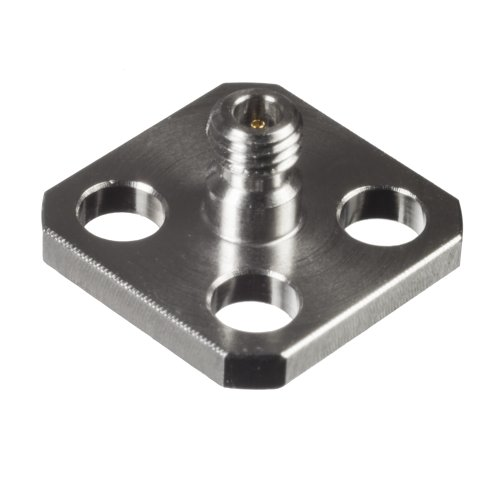

53030-001J同軸連接器是一款由Southwest Microwave生產的高性能、小型化連接器,屬于 0.9 mm SuperMini 系列。采用高質量的材質制造,設計符合RoHS標準,并兼容現有的PCB垂直安裝方式。53030-001J連接器具有較寬的頻率覆蓋范圍、較低的駐波比和插入損耗等優良性能,適用于通信系統、測試與測量、航空航天、雷達系統以及數據傳輸系統等領域。
產品規格
接頭形式:母頭
插針直徑:0.012 英寸
頻率范圍:DC 至 67 GHz
駐波比:最大 1.25
射頻泄漏:最大 -100 dB @ 26.5 GHz
插入損耗:最大 0.7 dB
安裝方式:4 孔法蘭安裝
法蘭尺寸:0.350 英寸正方形
法蘭孔徑:0.089 英寸
工作溫度范圍:-55°C 至 +165°C
密封性:非氣密封
性能特點
提供無模式操作,頻率覆蓋至 67 GHz。
低插入損耗和低射頻泄漏,確保信號完整性。
采用 360° 提升接地環,提供良好的電磁兼容性。
適用于小尺寸 PCB 和面板應用,具有超寬帶寬。
應用領域
高頻 PCB 和面板應用:由于其小型化設計,非常適合空間受限的高頻電路板。
測試與測量設備:如頻譜分析儀、網絡分析儀等,需要高精度信號傳輸的設備。
通信系統:適用于 5G、衛星通信等高頻通信系統。
航空航天與軍事:能夠在極端環境下保持穩定性能,適合高可靠性要求的場景。
深圳市立維創展科技擁有SOUTHWEST西南微波大部分型號提供現貨產品,并協助提供技術支持與售后服務,歡迎咨詢。
Launch Accessories
Product Number | Launch Type | Dielectric Length |
1090-05G | Short pin/tab | |
1090-06G | Pin/tab & dielectric | 0.187 |
1090-07G | Pin/tab & dielectric | 0.125 |
1090-11G | Pin & dielectric | 0.187 |
1090-12G | Pin & dielectric | 0.125 |
