?CERNEX窄帶高功率放大器（GaN）
發布時間：2025-02-20 15:50:30 瀏覽：343

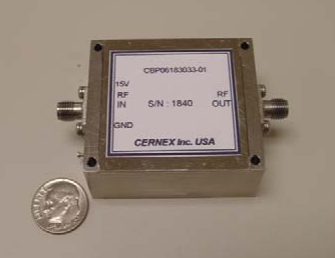

CERNEX推出的CNP GaN系列窄帶高功率放大器專為多種通用應用場景而設計，涵蓋實驗室測試設備、儀器儀表及高功率輸出需求的其他領域。CNP GaN系列窄帶高功率放大器采用堅固的帶狀線電路架構，并精選GaN器件，確保了卓越的操作可靠性。憑借高功率、高效率、高頻率覆蓋及寬帶性能，CNP GaN系列窄帶高功率放大器已成為現代射頻系統的關鍵組件，廣泛應用于無線通信、物聯網通信及毫米波通信等多個領域。
特性：
頻率覆蓋范圍寬廣，從0.02 GHz至18.0 GHz（支持倍頻程及多倍頻程應用）
高達200瓦的輸出功率（在飽和功率Psat條件下）
采用單偏壓電源設計，簡化操作與維護
緊湊的薄膜封裝結構，節省空間且便于集成
經濟實惠，提供高性價比的解決方案
應用領域：
作為通用高功率實驗室射頻源，滿足多種測試需求
在自動化測試設備（ATE）和自動增益控制設備（AGE）中作為輸出放大器
射頻配電網中的高效驅動放大器
行波管放大器（TWTA）的理想驅動放大器
無人機及無人駕駛飛行器的通信與導航系統中發揮關鍵作用
深圳市立維創展科技有限公司授權代理CERNEX銷售，期待與業界合作，歡迎咨詢。
*詳情了解更多CERNEX寬帶高功率放大器型號請聯系客服?。。?/span>
Model Number | Frequency Range (GHz) | Gain (dB) Min. | SS Flatness (+/-dB) Max. | NF (dB) Max. | Psat (dBm) Min. | VSWR In/Out Max. | Voltage(V) Current(A) | Case Type | ECCN |
CNPG07103837 | 7.7-10.7 | 38 | 2.50 | 7.0 | 37 | 2:1 | 30V,1.1A | - |
|
CNPG07104441 | 7.7-10.7 | 44 | 2.50 | 7.0 | 41 | 2:1 | 30V,1.95A | - |
|
CNPG07104543 | 7.7-10.7 | 45 | 2.50 | 7.0 | 43 | 2:1 | 30V,3.8A | - |
|
CNPG08094045 | 8.5-9.6 | 40 | 0.75 | - | 45.5 | 2:1/3:1 Typ | 28V, 10.0A | - | 3A001.b.4.b |
CNPG08094548 | 8.5-9.6 | 45 | 1.0 | - | 48 | 2:1 | 28V, 20.0A | - | 3A001.b.4.b |
CNPG08105042 | 8.5-10.5 | 50 | 2.50 | 8.0 | 42 | 2:1 | 30V,4A | - | 3A001.b.4.b |
CNPG08105045 | 8.5-10.5 | 50 | 2.50 | 8.0 | 45 | 2:1 | 30V,8A | - | 3A001.b.4.b |
CNPG08103837 | 8.5-10.5 | 38 | 2.50 | 7.0 | 45 | 2:1 | 30V,1.3A | - |
|
CNPG08104441 | 8.5-10.5 | 44 | 2.50 | 7.0 | 41 | 2:1 | 30V,1.93A | - |
|
CNPG08104543 | 8.5-10.5 | 45 | 2.50 | 7.0 | 43 | 2:1 | 30V,3.8A | - |
|
CNPG09095749 | 9.0-9.9 | 57 | 2.0 | 10.0 | 49 | 2:1 | 24V,22.0A | - |
|
CNPG09096052 | 9.0-9.9 | 60 | 2.0 | 10.0 | 52 | 2:1 | 24V,45.0A | - |
|
CNPG09104045 | 9.5-10.5 | 40 | 0.75 | - | 45.5 | 2:1/3:1 Typ | 28V, 10.0A | - | 3A001.b.4.b |
CNPG09104337 | 9.9-10.7 | 43 | 1.50 | 8.0 | 37 | 2:1 Typ | 32V, 0.5A | - | 3A001.b.4.b |
CNPG09104339 | 9.9-10.7 | 43 | 1.50 | 8.0 | 39 | 2:1 Typ | 32V, 0.8A | - | 3A001.b.4.b |
CNPG09104641 | 9.9-10.7 | 46 | 1.50 | 8.0 | 41.5 | 2:1 Typ | 32V, 1.3A | - | 3A001.b.4.b |
CNPG09104642 | 9.9-10.7 | 46 | 1.50 | 8.0 | 42 | 2:1 Typ | 32V, 1.3A | - | 3A001.b.4.b |
CNPG09105246 | 9.9-10.7 | 52 | 2.0 | 8.0 | 46 | 2:1 | 30V, 7.0A | - |
|
