?CHA2190-99F K,Ka波段低噪聲放大器
發布時間:2024-12-12 17:27:45 瀏覽:446

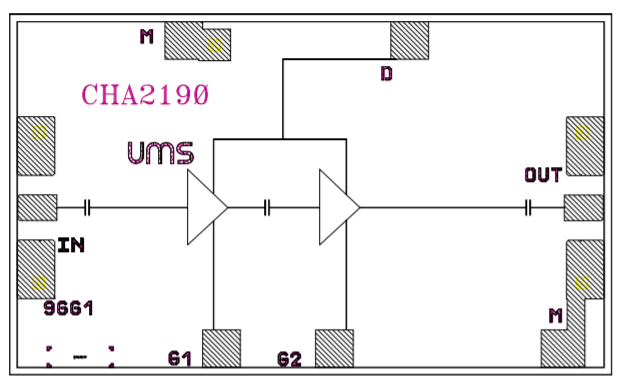

CHA2190-99F是款兩級自偏置寬帶單片低噪聲放大器。
CHA2190-99F使用標準的pHEMT制造技術:柵極尺寸為0.25μm,根據基板上的通孔、空氣橋和電子束柵極光刻技術。
CHA2190-99F以芯片形式提供。
主要特征
20-30GHz寬帶性能
2.2dB相位噪聲
15dB增益值,±0.5dB增益值平整度
低直流電功能損耗,50mA
20dBm三階獲取點
封裝尺寸:1.670 x 1.03x 0.1mm
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – LNA
Reference | RF Bandwidth (GHz) | Gain | Gain Flatness | Noise Figure | P-1dB OUT | Bias | Bias | Case | |
min | max | ||||||||
CHA2190-99F | 20 | 30 | 15 | 0.5 | 2.2 | 11 | 50 | 4 | Die |
