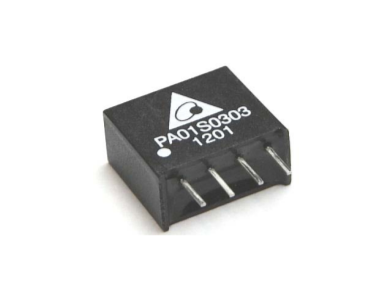

?PA01S系列隔離式DC/DC轉換器DELTA
發布時間:2024-12-10 17:11:26 瀏覽:436
PA01S系列是中小型、SIP封裝、隔離1W DC/DC轉換器,具備1000VDC隔離。提供過流保護,允許-40°C至+85°C的寬溫度范圍。PA01S系列隔離式DC/DC轉換器是供電系統技術和生產領域的世界領導者所提供的新型產品。
特征
效率高達80%
帶行業標準管腳的SIP包
封裝規格:
3.3V、5V和12V參數:
11.5 x6.1 x10.2mm(0.45英寸x0.24英寸x0.40英寸)
24V參數:
11.5 x7.1 x10.2mm(0.45英寸x0.28英寸x0.40英寸)
隔離電壓1000VDC
溫度范圍-40°C至+85°C
無鉛,滿足RoHs標準
>2 MHours MTBF
深圳市立維創展科技有限公司授權代理銷售DELTA臺達元器件產品,備有大量現貨庫存。歡迎咨詢。
Model Number | Input Voltage (Range) | Output Voltage | Output Current | Input Current | Load Regulation | Maxcapacitive Load | Efficiency (typ.) @Max. Load | ||
Max. | Min. | @Max. Load | @No Load | ||||||
VDC | VDC | mA | mA | mA(typ.) | mA(typ.) | % (max.) | uF | % | |
PA01S0303A | 3.3 (2.97 ~ 3.63) | 3.3 | 260 | 6 | 351 | 35 | 14 | 33 | 74 |
PA01S0305A | 5 | 200 | 4 | 394 | 34 | 77 | |||
PA01S0503A | 5 (4.5 ~ 5.5) | 3.3 | 260 | 6 | 238 | 30 30 | 11 | 33 | 72 |
PA01S0505A | 5 | 200 | 4 | 290 | 11 | 69 | |||
PA01S0509A | 9 | 110 | 2 | 260 | 8 | 76 | |||
PA01S0512A | 12 | 84 | 1.5 | 262 | 7 | 77 | |||
PA01S0515A | 15 | 67 | 1 | 258 | 6 | 78 | |||
PA01S1205A | 12 (10.8 ~ 13.2) | 5 | 200 | 4 | 117 | 13 | 9 | 33 | 71 |
PA01S1209A | 9 | 110 | 2 | 107 | 5 | 77 | |||
PA01S1212A | 12 | 84 | 1.5 | 106 | 5 | 79 | |||
PA01S1215A | 15 | 67 | 1 | 105 | 4 | 80 | |||
PA01S2405A | 24 (21.6 ~ 26.4) | 5 | 200 | 4 | 60 | 7 | 8 | 33 | 70 |
PA01S2409A | 9 | 110 | 2 | 54 | 5 | 76 | |||
PA01S2412A | 12 | 84 | 1.5 | 53 | 4 | 79 | |||
PA01S2415A | 15 | 67 | 1 | 53 | 4 | 79 |
