?CHA5350-99F Ku,K波段中功率放大器
發布時間:2024-12-06 17:04:07 瀏覽:382

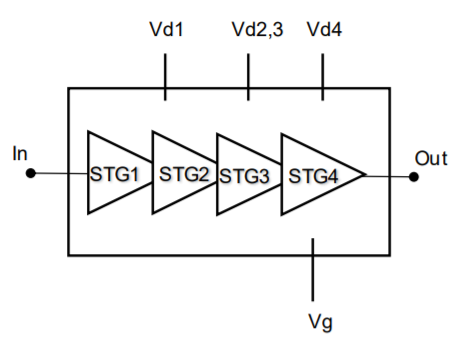

CHA5350-99F是一種四級單片MPA,通常是在1dB增益值壓縮下具備26.5dBm的輸出功率,與34dBm的高IP3輸出相關。
CHA5350-99F專門為從行業到商業服務通訊系統的普遍使用需求設計。
CHA5350-99F選用pHEMT工藝技術,柵極尺寸為0.15μm,根據基板上的通孔、空氣橋和電子束柵極光刻技術。
CHA5350-99F以芯片形式提供。
主要特征
寬帶性能:17-24GHz
線性增益值=26dB
Pout=26.5dBm@1dB補償。
高OIP3=34dBm
直流電偏置電壓:Vd=6Volt@Id=300mA
封裝尺寸2.38x1.46x0.07mm
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – MPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | Bias | Bias | Case | |
min | max | ||||||||
CHA5350-99F | 17 | 24 | 26 | 35.5 | 26.5 | 27 | 300 | 6 | Die |
