CHA5115-QDG X波段中功率放大器
發布時間:2024-11-14 17:28:49 瀏覽:460

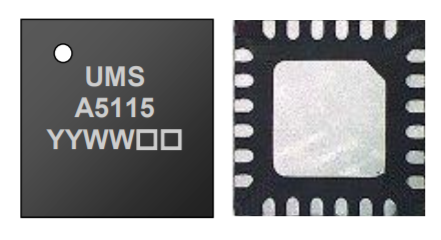

CHA5115-QDG是UMS的一款致力于X波段設計與應用的單片兩級GaAs中功率放大器。
CHA5115-QDG通常情況下具備28dBm的輸出功率,在3dB增益壓縮下具備30%的功率附加效率。
CHA5115-QDG選用滿足RoHS標準化的SMD封裝。
主要特征
頻率段:8-12GHz
輸出功率:28dBm@3dBcomp
線性增益:21.5dB
高PAE:30%@3dBcomp
靜態偏置點:Vd=8V,Id=190mA
24l-QFN4x4
MSL3
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – MPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | Bias | Bias | Case | |
min | max | ||||||||
CHA5115-QDG | 8 | 12 | 24 | - | 27.5 | 29 | 190 | 8 | QFN |
