?CHA4107-QDG C波段中功率放大器UMS
發布時間:2024-10-29 17:06:19 瀏覽:517
UMS的CHA4107-QDG是專門針對C波段應用開發的單片兩級GaAs中功率放大器。
CHA4107-QDG一般具備25.5dBm的輸出功率,在1dB增益值壓縮下具備30%的功率附加效率。
CHA4107-QDG選用滿足RoHS標準化的SMD封裝。
主要特征
頻率段:4.5-6.5GHz
輸出功率:25.5dBm@1dBcomp
線性增益值:22.5dB
高PAE:30%@1dBcomp
靜態偏置電壓點:Vd=8V,Id=120mA

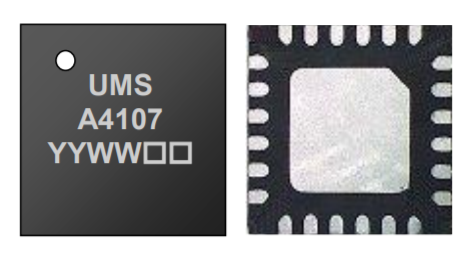

24l-QFN4x4
MSL3
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – MPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power (dBm) | Bias | Bias | Case | ||
min | max | |||||||||
CHA4107-QDG | 4.5 | 6.5 | 22.5 | - | 25.5 | 26 | 115 | 8 | QFN | |
