CHA4220-QGG分布式驅動放大器UMS
發布時間:2024-10-17 17:11:34 瀏覽:622
UMS的CHA4220-QGG是款分布式驅動放大器,頻率范圍在0.1至20GHz期間。
CHA4220-QGG致力于普遍使用需求設計,如電子戰、X和Ku點到點無線通信及其測試設備。
CHA4220-QGG選用0.25μm柵極尺寸功率pHEMT工藝技術,具備橫穿基板的盲孔、空氣橋和光學柵極光刻技術。

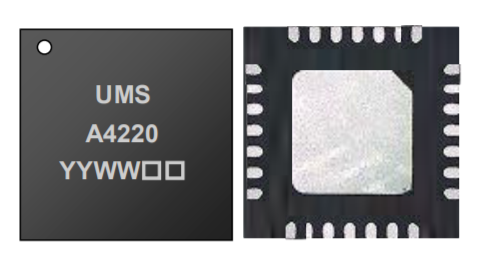

CHA4220-QGG選用5x5 QFN封裝,輸入輸出RF連接獲取到50Ω。
主要特征
寬帶性能:0.5-20GHz
典型線性增益:17dB
P1dB:20dBm
Psat:23dBm
OIP3:28dBm
典型相位噪聲:3dB
直流電偏置電壓:Idq=120mA@Vd=6.5V,Vg1#-0.3V,Vg2=1.5V。
28LQFN 5x5
MSL3
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – MPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | Bias | Bias | Case | ||||||||||
min | max | |||||||||||||||||
CHA4220-QGG | 0.5 | 20 | 17 | 28 | 20 | 23 | 120 | 6.5 | QFN | |||||||||
