JCK6024S3V3 DC-DC電源模塊XP power
發布時間:2024-10-15 11:18:00 瀏覽:503

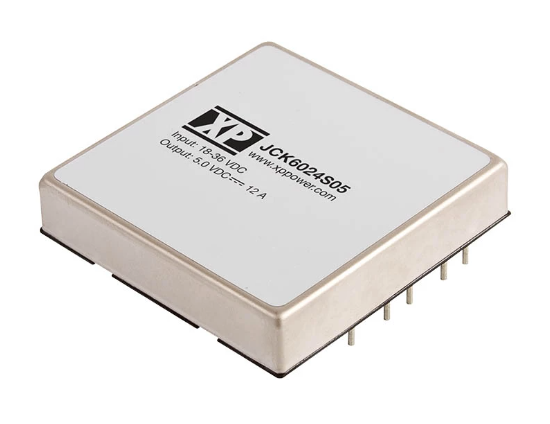

在當今的工業和科技領域,電源模塊的效率和可靠性是確保設備穩定運行的關鍵。XP Power,作為電源解決方案的領先供應商,推出了JCK6024S3V3 DC-DC電源模塊。JCK6024S3V3屬于JCK60型系列,是一款60W的穩壓DC-DC轉換器,采用了2英寸 x 2英寸的PCB安裝金屬外殼。這種緊湊的設計不僅節省了寶貴的電路板空間,而且確保了模塊的堅固性和耐用性。
技術規格
輸入電壓范圍: 18 至 36VDC 或 36 至 75VDC(2:1輸入范圍)
輸出電壓: 3.3VDC, 5VDC, 12VDC, 15VDC(穩壓單路輸出)
輸出調節: 通過微調電阻器調節 ±10%
隔離電壓: 1.6kVDC(輸入和輸出之間)
保護功能: 過流保護、過壓保護、過溫保護
遠程開/關: 標準配置
工作溫度范圍: -40°C 至 +85°C(高于+40°C時降額)
全功率工作溫度: 至 +50°C(可選散熱器 -HK 安裝時)
應用
JCK6024S3V3 DC-DC電源模塊適用于需要高效率、緊湊尺寸和可靠性能的工業、通信、醫療和測試設備等應用場景。其寬輸入電壓范圍和多種輸出選項使其能夠適應多種電源需求,而全面的保護功能確保了設備的穩定和安全運行。
型號:
input Voltage | Dutput Voltaga | Output Current | nput Currentu | Havimum Capacitive Load | Ecleng | Model Number | |
No Load | Full Load | ||||||
18-36VDC | 3.3V | 14.0 A | 80mA | 2151 mA | 36000 μF | 919% | JCK6024S3V3 |
5.0V | 12.0 A | 100mA | 2762 mA | 20400 μF | 929% | JCK6024S05 | |
12.0V | 5.0 A | 40mA | 2793 mA | 3550 μF | 919% | JCK6024S12 | |
15.0V | 4.0 A | 40mA | 2793 mA | 2300 μF | 919% | JCK6024S15 | |
36-75VDC | 3.3V | 14.0A | 50mA | 1075 mA | 36000 μF | 919% | JCK6048S3V3 |
5.0V | 12.0 A | 60mA | 1389 mA | 20400 μF | 929% | JCK6048S05 | |
12.0V | 5.0 A | 40mA | 1397 mA | 3550 μF | 919% | JCK6048S12 | |
15.0V | 4.0 A | 40mA | 1397 mA | 2300 μF | 919% | JCK6048S15 |
深圳市立維創展科技有限公司授權代理銷售XP POWER電源模塊產品。產品包括:AC-DC電源、DC-DC轉換器、高壓AC-DC電源、高壓DC-DC轉換器、射頻電源系統、三相電源。歡迎咨詢。
