S24A5C400BG DC-DC轉換器VICOR
發布時間:2024-09-26 10:36:37 瀏覽:4841

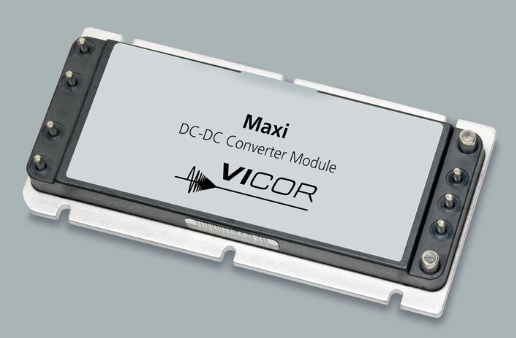

Vicor Maxi Family 24V Input DC-DC轉換模塊,其設計適用于工業過程控制、分布式電源、醫療設備、ATE(自動測試設備)、通訊、國防及航空航天領域。
產品特點與優勢:
輸入電壓范圍:18V至36V
隔離輸出,具有高安全性和可靠性
輸出可編程范圍:10%至110%
在啟動時能以75%的功率運行至16V
輸入浪涌耐受能力:可承受50V的浪涌電壓,持續100毫秒
最高效率可達88%
最高工作溫度:100°C,滿負載條件下
功率密度:高達每立方英寸99W
高度僅為0.43英寸(10.9毫米)
可并聯使用,具有N+M容錯能力
采用低噪音的ZCS/ZVS架構
符合RoHS環保標準
典型應用:
適用于工業控制、分布式電源、醫療、ATE測試、通信、防務和航空航天等領域,提供高效的電源管理和轉換功能。
絕對最大額定值:
輸入電壓范圍(+IN到-IN):-0.5V至+53V DC
PC至-IN電壓:-0.5V至+7V DC
PR至-IN電壓:-0.5V至+7V DC
SC至-OUT電壓:-0.5V至+1.5V DC
絕緣電壓:
IN到OUT:3000V RMS
IN到外殼:1500V RMS
OUT到外殼:500V RMS
工作溫度:-55°C至+100°C
存儲溫度:-65°C至+125°C
焊接溫度:500°F [260°C]
安裝扭矩:5 in-lbs(0.57 N·m)
訂購指南:
