SQ76101THC同步降壓穩壓器SILERGY
發布時間:2024-09-11 09:08:07 瀏覽:5013
SILERGY(矽力杰) SQ76101THC是一款高效的內置電感同步降壓穩壓器,專為需要2MHz開關頻率和1A輸出電流的應用設計。該穩壓器支持4.5V至18V的寬輸入電壓范圍,適用于多種電源環境。
主要規格與特性:
- 零件編號:SQ76101THC
- 最小輸入電壓:4.5V
- 最大輸入電壓:18V
- 最大輸出電流:1A
- 參考電壓精度:±2%
- 效率:高達85%
- 開關頻率:2MHz
- 靜態電流:400μA
- 內部開關電阻(RDS(ON)):頂部130mΩ,底部120mΩ

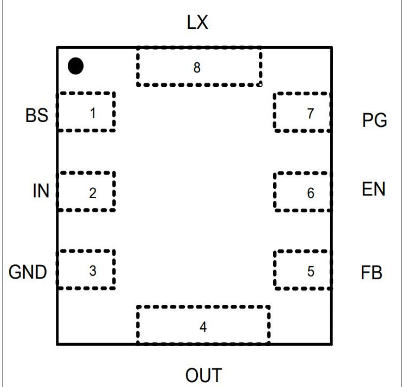

- 封裝:QFN2.5×2.5-8接線端子
- 0.6V參考電壓精度±2%
- 2MHz的偽恒定頻率
- 即時PWM架構,提供快速瞬態響應
- 內部軟啟動,限制浪涌電流
- 限流折返模式,提供輸出短路保護
- 過溫保護,具有自動恢復功能
- 逐周期峰值電流限制
- 內置2.2μH電感
- 電源良好指示器
- 輸入欠壓鎖定
- 符合RoHS標準,無鹵素
SQ76101THC的設計旨在提供高效、穩定的電源轉換,同時具備多種保護功能,確保系統的可靠性和安全性。其緊湊型封裝使其適合空間受限的應用場景。
SILERGY(矽力杰)主要生產電源芯片、電源模塊等模擬器件。針對SILERGY矽力杰的電源模塊產品,立維創展提供pin to pin原位替代產品,現貨優勢價格,歡迎咨詢。
