MMP18641雙平衡混頻器Teledyne

發布時間：2024-09-02 09:02:45 瀏覽：625

MMP18641雙平衡混頻器Teledyne

　　MMP18641是由Teledyne防務電子出品的雙平衡混頻器，頻率范圍為6.0至18.0 GHz。它在LO(本地振蕩器)和RF(射頻)輸入端工作，輸出為IF(中頻)，其特點和規格如下：

　　主要特點：

　　頻率范圍：

　　LO & RF: 6.0 18.0 GHz

　　IF: DC to 4.0 GHz

　　輸入阻塞點(Third Order I.P.)：

　　+12.0 dBm

　　轉換損耗：

　　典型值：5.0 dB

　　LO驅動(名義值)：

　　+7.0 dBm

　　隔離度(LO to RF)：

　　40.0 dB

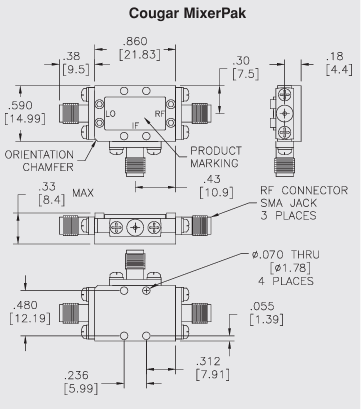

　　封裝：

　　密封陶瓷封裝 (Seam Sealed Hermetic Package)

　　規格：

			Guaranteed
			-55 to +85℃
Parameter	Port	Frequency (GHz)	Typ. (dB)	Max. (dB)
SSB Conversion Loss and	f_R f_L	8.0 to 11.0 8.0 to 11.0	4.0 4.0	5.5 5.5
SSB Noise Figure	f	DC to 1.0	4.0	5.5
	f_R	6.0 to 16.0	5.0	7.0
	f	6.0 to 16.0	5.0	7.0
	f	DC to 1.0	5.0	7.0
	f_R	6.0 to 18.0	7.0	7.0
	f_L	6.0 to 18.0	7.0	7.0
	f_l	pC to 1.0	7.0	7.0
	fl	DC to 4.0	8.0	9.0
Conversion Comp Desenitization	f_R	Level =+7 dBm Level =+5 dBm	一	1.0 1.0
Conversion Comp Desenitization	f_R		Typ (dB)	Min. (dB)
Isolation
f_Lat R	f_L	6.0 to 7.0	38	32
f_L at I	f_L	10.0 to 15.0	35	26
f_R at I	f_R	6.0 to 12.0	30	12
f_Lat R	f_L	8.0 to 18.0	42	32
f_L at I	f_L	6.0 to 18.0	25	15
f_R at I	f_R	12.0 to 18.0	42	35
Third Order Intercept		LO=+7 dBm	+12 dBm

　　儲存溫度：

　　-65°C 至 +150°C

　　峰值RF輸入功率：

　　25°C時+22 dBm

　　100°C時降額至+17 dBm

深圳市立維創展科技是Teledyne防務電子的經銷商，提供Teledyne防務電子產品涵蓋LDMOS、GaN、GaAs和InP。Teledyne防務電子產品線支持寬頻帶、窄帶、脈沖放大器，頻率1MHz~220GHz，功率mW~10kW，優勢渠道提供Teledyne防務電子訂貨，歡迎咨詢。
