EPD5000-20-SMA定向耦合器Electro-Photonics
發布時間:2024-08-21 08:41:47 瀏覽:514
EPD5000-20-SMA 是ELECTRO-PHOTONICS一款高性能的定向耦合器,專為微波和射頻系統設計。該耦合器在2000至8000 MHz的頻率范圍內表現出色,適用于需要高功率處理和精確信號耦合的應用場景。
電氣規格
頻率范圍: 2000 - 8000 MHz
功率容量: 50 W
插入損耗: 最大0.4 dB
耦合度: 20 ± 1 dB
方向性: 最小20 dB
駐波比: 1.25:1
工作溫度范圍: -55 至 +85 ℃
機械規格
外殼材料: 噴黑漆的鋁合金
連接器類型: SMA 母頭

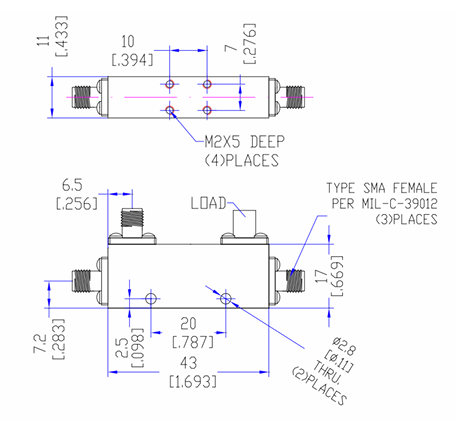

尺寸: 具體尺寸請參考提供的圖示,所有尺寸以毫米為單位。
應用
EPD5000-20-SMA 定向耦合器因其低插入損耗、高耦合度和優秀的方向性,非常適合用于以下應用:
- 微波通信系統
- 雷達系統
- 測試和測量設備
- 高功率射頻傳輸系統
ELECTRO-PHOTONICS擁有25年的被動射頻元件設計與制造經驗,產品涵蓋混合和定向耦合器、功分器、濾波器、測試板、隔離器、環形器等產品。
深圳市立維創展科技有限公司代理分銷Electro-Photonics產品。如若需要Electro-Photonics微波,歡迎點擊右側客服聯系我們!!!
