NQ20x20QGx40非隔離式DC-DC電源模塊SynQor
發布時間:2024-08-07 09:24:40 瀏覽:509

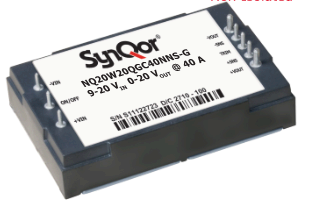

NQ20x20QGx40是SynQor公司推出的一款高性能非隔離式DC-DC電源模塊。該模塊以其卓越的效率、靈活的電壓調節能力和全面的保護功能在電源管理領域中脫穎而出。
主要特點:
高效率:在滿載電流下效率高達94%。
輸出電流:提供高達40A的輸出電流。
輸入電壓范圍:9-20V。
輸出電壓范圍:0-20V(支持負輸出電壓)。
濾波和保護:內置廣泛的輸入輸出濾波,無需最小負載要求,不需要額外的電阻器。
升降壓功能:可作為降壓或升壓轉換器使用。
電流監控:具有電流監控和電流限制(C選項)。
機械特點:
行業標準引腳配置。
封裝尺寸:標準封裝尺寸為1.54" x 2.39" x 0.515",相當于39.01 x 60.6 x 13.08 mm。
總重量:封裝重量為3盎司(85g)。
控制特點:
開/關控制:可以通過控制腳實現啟停操作。
輸出電壓微調:允許自定義電壓輸出。
遠程感應功能:支持遠程感應。
電流限制:提供電流限制功能(C選項)。
輸出電壓調節范圍:從0到20V可調。
保護功能:
輸入欠壓鎖定:在低輸入電壓時保護轉換器。
過流保護:防止過載電流或短路情況。
過壓保護:保護負載和穩壓器免受電壓損害。
熱關斷保護:防止環境條件不佳時的熱損害。
深圳市立維創展科技有限公司是SynQor電源公司代理,具有優勢渠道,直接與原美國工廠進行咨詢,發出訂單,保證產品質量,歡迎咨詢。
