HXL-7-10/NF大功率低頻耦合器MCLI

發布時間：2024-08-02 08:42:54 瀏覽：5883

HXL-7-10/NF大功率低頻耦合器MCLI

　　HXL-7-10/NF 是一款由 Microware Communications Laboratories, Inc. (MCLI) 制造的高功率雙向耦合器，專為高頻率和高功率應用設計。以下是其主要參數和特點的詳細介紹：

　　主要參數和特點：

　　1. 頻率范圍 (Frequency Range): 該耦合器設計用于工作在200至2000 MHz的頻率范圍內，適用于廣泛的通信和射頻應用。

　　2. 耦合度 (Coupling): 標稱耦合度為10dB，這意味著從主信號路徑中耦合出10%的信號功率用于監測或其他用途。

　　3. 平坦度 (Flatness): 在指定頻率范圍內的最大平坦度為±1.0dB，確保信號的一致性和準確性。

　　4. 插入損耗 (Insertion Loss): 最大插入損耗為0.3dB，表明在信號通過耦合器時，能量的損失非常小。

　　5. 方向性 (Directivity): 最小方向性為20dB，這有助于減少不需要的反射信號，提高系統的整體性能。

　　6. 電壓駐波比 (VSWR): 最大VSWR為1.25:1，表明在輸入和輸出端口之間的阻抗匹配良好，減少了信號的反射。

　　7. 功率 (Power): 支持連續波(CW)高達200W的功率，適用于需要高功率傳輸的應用場景。

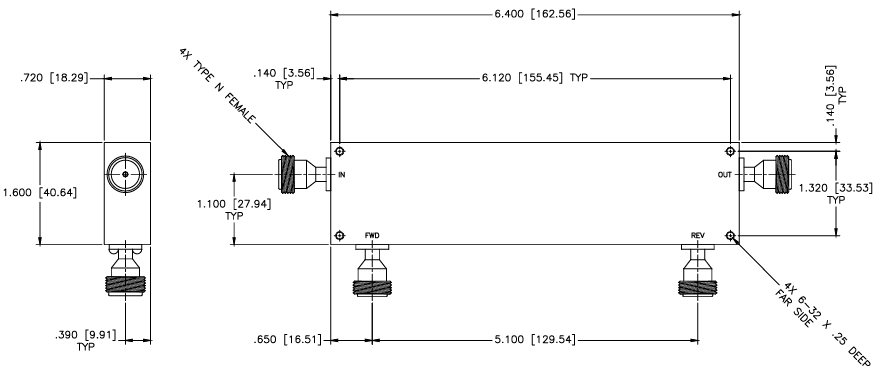

　　物理尺寸：

　　- 總長度: 6.400 英寸 (162.56 mm)

　　- 寬度: 1.600 英寸 (40.64 mm)

　　- 端口連接器: 輸入、輸出及反射端口均采用4個 N型母頭連接器 (Type N Female)

　　- 端口間距: 十字之間的間距為6.120 英寸 (155.45 mm)

　　HXL-7-10/NF 耦合器因其高功率處理能力和優異的性能參數，適用于各種通信設備和系統，特別是在需要精確信號監測和控制的高功率射頻環境中。

深圳市立維創展科技有限公司，授權代理銷售MCLI產品，歡迎客戶咨詢。
