LTC6430-15差分ADC驅動器ADI

發布時間:2024-07-12 09:09:54     瀏覽:5074

  LTC6430-15是一款高性能差分ADC驅動器,由ADI(Analog Devices Inc.)生產。這款驅動器專為驅動高分辨率、高速模數轉換器(ADC)而設計,具有卓越的線性度和低相關輸出噪聲,尤其在高于1000MHz的頻率下表現出色。


  主要特點:

  差分增益部件放大器:LTC6430-15能夠直接驅動ADC的差分輸入。

  寬帶平衡放大器:通過使用1:2平衡-不平衡變壓器,可以制作出50Ω寬帶平衡放大器。

  CATV放大器:利用1:1.33平衡-不平衡變壓器,可以制作出50MHz至1000MHz的75ΩCATV放大器。

  簡單易用:設計目標為簡單易用,所需的支持組件極少。

  內部匹配:在內部匹配至100Ω差分源/負載阻抗。

  片內偏置和溫度補償:確保在環境條件變化的情況下提供一致的性能。

  高性能SiGe BiCMOS工藝:實現與類似GaAs放大器相當的較佳可重復性。

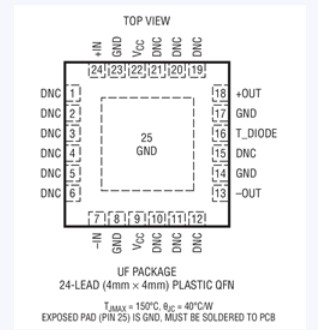

  封裝:采用具有裸露襯墊的4mm x 4mm 24引腳QFN封裝,改善熱管理并實現低電感。

  應用:

  - 差分ADC驅動器

  - 差分IF放大器

  - 正交頻分復用(OFDM)信號鏈路放大器

  - 50Ω平衡IF放大器

  - 75ΩCATV放大器

  - 700MHz至800MHzLTE放大器

  性能參數:

  OIP3:在240MHz時為50.0dBm(驅動一個100Ω差分負載)

  噪聲系數(NF):在240MHz時為3.0dB

  帶寬:20MHz至2000MHz

  增益:15.2dB

  輸入噪聲:1.0nV/√Hz

  S11和S22:在高達1.2GHz頻率下均小于-15dB

  線性輸出擺幅:> 2.75VP-P

  P1dB:24.0dBm

  電源:單5V電源,功耗僅為800mW

  電氣和環境參數:

  總供電電壓:5.5V

  放大器輸出電流:±105mA

  RF輸入功率:連續50Ω時為+15dBm,100μs脈沖50Ω時為+20dBm

  工作溫度范圍:-40°C至85°C

  存儲溫度范圍:-65°C至150°C

  結溫:150°C

  焊接溫度:300°C(10秒)

型號:

LEAD FREEFINISHTAPE AND REELPART MARKINGPACKAGE DESCRIPTIONTEMPERATURE RANGE
LTC6430AIUF-15#PBFLTC6430AIUF-15#TRPBF43015 24-Lead (4mmx4mm)Plastic QFN-40℃ to 85℃
LTC6430BIUF-15#PBFLTC6430BIUF-15#TRPBF43015 24-Lead (4mmx4mm)Plastic QFN-40℃ to 85℃
