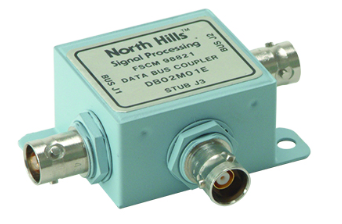

DB02M01E箱式單短截線耦合器North Hills
發布時間：2024-07-11 08:33:24 瀏覽：5832
DB02M01E由North Hills制造，是一款專門為滿足MIL-STD-1553標準設計的箱式單短截線數據總線耦合器。該產品采用了高端技術和材料，旨在提供高性能和可靠性的解決方案，尤其適合航空航天和其他要求嚴苛的應用。
主要特點包括：
1. 共模抑制(CMR)：能提供高達55dB的共模抑制，效果顯著地減少電磁干擾。
2. 飛行認證：此耦合器經過了嚴格的飛行認證，確保適用于航空航天應用中。
3. 高電磁干擾(EMI)抵抗力：它被設計來抵御強電磁干擾，保障信號傳輸的穩定性。
4. 充足的庫存與符合美國空軍編號：具備從USA #7822056到四種不同型號的版本，庫存量大，能迅速應對市場需求。
5. 行業標準連接器：采用標凈接口，兼容各類系統，方便集成使用。
6. 成本效益：與同類產品相比，這款耦合器的成本更低，提供了優越的性價比。
7. 可定制服務：全面的技術支持和定制化服務可應客戶不同需求。
規格參數：
- 電壓下垂最大20%，適應頻率為250 kHz
- 過沖和振鈴為±1.0V峰值
- 故障保護符合MIL-R-39007標準
- 匝數比可選，提供靈活配置
- 工作溫度范圍廣，從-55°C至+125°C
- 存儲溫度可以達到-55°C至+150°C
制造工藝：
- 使用熱鍍錫冷軋鋼板，焊接密封，極大地提高了產品的耐環境及防腐蝕能力。
型號：
| Model# | Connector | Mating
Connector | Terminator
(recomm. | Weight
(g) | Tums
Ratio | Case
Material | Lsolation
Rosistors (2) | Comment |
| DB01M01E | Raychem D-621-0012
Female Socket D-602-0127 | Raychem D-621-0011
Male Pin D-602-0126 |
| 65 | 1.4:1 | Tinned CRS | 59 | -55 dB CMR |
| DB02M01E | Trompeler BJ71 | Trompeter PL75 | RT500078 | 75 | 1.4:1 | Tinned CRS | 59 | -55 dB CMR |
| DB03M01E | Trompeter BJ37 | TrompeterPL375 | RT600078 | 75 | 1.4:1 | Tinned CRS | 59 | -55 dB CMR |
| DB04M01E | Trompeter BJ3150 | Trompeter PL3155 | RT800078 | 75 | 1.4:1 | Tinned CRS | 59 | 55 dB CMR |
| DB05M01E | Trompeter BJ150 | TrompeterPL155 | RT700078 | 75 | 1.4:1 | Tinned CRS | 59 | -55 dB CMR |
| NH12824 | Trompeter BJ7 | Trompeler PL75 | RT500078 | 65 | 1.0:1 | AL | 59 | Low Cost
USAF#7822056-001 |
| NH12825* | Trompeter BJ71 | Trompeter PL75 |
| 65 | 1.0:1 | AL | 53.5 | Low Cost
USAF#7822056-003* |
| NH12826 | Trompeler BJ71 | Trompeler PL75 | RT500078 | 65 | 1.4:1 | AL | 56.2 | Low Cos
USAF#7822056-005 |
| NH12827* | Trompeter BJ7 | Trompeler PL75 |
| 65 | 1.4:1 | AL | 56.2 | Low Cost
USAF#7822056-007* |
| NH12915 | Trompeler BJ71 | Trompeler PL75 | RT500078 | 65 | 1.4:1 | AL | 59 | Low Cost
-55 dB CMR |
| DB12012* | Trompeter BJ71 | Trompeler PL75 |
| 75 | .4:1 | Tinned CRS | 59 | -55 dB CMR |
深圳市立維創展科技是North Hills的經銷商，提供North Hills產品領域包含寬帶變壓器，寬帶巴倫變壓器，測試級回波損耗橋等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
