SQ76195RLQ電源模塊SILERGY(矽力杰)
發布時間:2024-07-02 08:55:07 瀏覽:5698
SQ76195RLQ是一款由SILERGY(矽力杰)公司生產的電源模塊,它是一款高效、快速響應的同步降壓型穩壓器。以下是該電源模塊的主要特點和規格:
### 主要特點:
高效能:提供高達86.5%的效率。
快速響應:即時PWM架構,實現快速瞬態響應。
內置電感:集成式設計,簡化外部電路布局。
高開關頻率:1.5MHz的偽恒定開關頻率。
寬輸入電壓范圍:4.6V至15V。
輸出電壓范圍:
- 通過反饋電阻分壓器可調節0.6V至5.5V。
- 通過I2C接口可編程0.68V至1.95V。
高輸出電流能力:5A連續輸出,6A峰值輸出。
集成式低RDS(ON)開關:頂部FET為50mΩ,底部FET為15mΩ。
多種保護功能:包括逐周期電流限制、打嗝模式輸出短路保護、過熱警告、自動恢復的熱關機和輸入欠壓鎖定。
I2C兼容接口:支持100kHz標準模式和400kHz快速模式,提供輸出電壓編程、電源良好狀態回讀、開/關控制等功能。

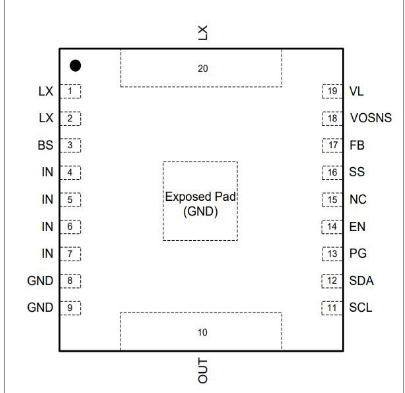

緊湊型封裝:QFN5×5-20,適合空間受限的應用。
### 規格參數:
輸入電壓范圍:Vin_min為4.5V,Vin_max為15V。
最大輸出電流:Io_max為5A。
參考電壓精度:Vref精度為±1%。
開關頻率:定時為1.5MHz。
靜態電流:智商為500μA。
開關電阻:Rdson1為150mΩ,Rdson2為15mΩ。
接口:I2C。
封裝:QFN5×5-20型。
SQ76195RLQ電源模塊適用于需要高效率、快速響應和精確電壓調節的應用,如通信設備、工業自動化、消費電子等。其集成的保護功能和I2C接口提供了靈活性和可靠性,使其成為電源管理設計的理想選擇。
SILERGY(矽力杰)主要生產電源芯片、電源模塊等模擬器件。針對SILERGY矽力杰的電源模塊產品,立維創展提供pin to pin原位替代產品,現貨優勢價格,歡迎咨詢。
