FCTS1000-100-5低噪聲鎖相振蕩器Synergy
發布時間:2024-06-28 08:56:30 瀏覽:5838
FCTS1000-100-5是Synergy出品的一款低噪聲鎖相振蕩器(PLL Oscillator),專為需要高穩定性和低相位噪聲的無線通信、雷達系統以及各類測試設備設計。該型號采用了先進的PLL(相位鎖定環)技術,能夠提供固定頻率1000 MHz的穩定輸出,同時具備優良的相位噪聲性能。
主要規格參數
頻率:固定頻率1000 MHz。
參考輸入頻率:100 MHz。
參考輸入電壓:支持1.0至3.3 Vp-p的電壓范圍。
電源電壓:
數字電路(+5V):為CMOS鎖相環和數字邏輯電路提供穩定的電源。
調諧電路(+12V):用于控制振蕩器的輸出頻率。
VCO電路(+5.5V):提供給壓控振蕩器(VCO)的電源電壓。
輸出功率:最小值為-3 dBm,保證了足夠的信號強度。
雜散抑制:典型值為80 dB,有效降低了不需要的頻率成分。
諧波抑制:典型值為25 dB,減少了諧波分量對系統的干擾。
相位噪聲:
@ 100 Hz:典型值為-80 dBc/Hz。
@ 1 kHz:典型值為-115 dBc/Hz。
@ 10 kHz:典型值為-141 dBc/Hz。
@ 100 kHz:典型值為-158 dBc/Hz。
工作溫度范圍:-20°C至+70°C,保證了較寬的溫度適應性。

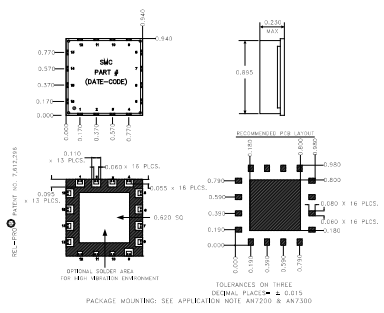

端口配置:提供了詳細的引腳配置信息,包括數字電源、參考輸入、射頻輸出、鎖定檢測等。
深圳市立維創展科技是Synergy的經銷商,主要提供Synergy微波壓控振蕩器、晶體振蕩器、鎖相振蕩器、鎖相環頻率合成器、混頻器等產品,產品位于美國北部的直接通道,快速響應中國客戶的需求。歡迎咨詢。
