RADI-13.0-17.0-WR62-15WR-1-b波導隔離器RADITEK
發布時間:2024-06-25 08:50:14 瀏覽:5909
RADI-13.0-17.0-WR62-15WR-1-b波導隔離器由RADITEK生產,主要規格和特性如下:
型號:RADI-13.0-17.0-WR62-15WR-1-b
類型:波導隔離器
頻率范圍:13.0-17.0 GHz
【性能參數】
插入損耗:0.4 dB
隔離度:20 dB
駐波比(VSWR):1.25和1.3
功率處理:最大正向功率15 Watts
工作溫度:-40至+70℃
【物理規格】

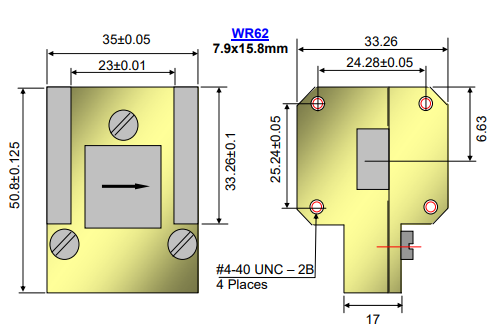

波導類型:WR62
尺寸:可能為35±0.05 WR62或7.9x15.8mm
【連接與安裝】
默認孔選項:18個4-40 UNC2B螺紋孔,深度4.32mm
提供其他孔位和尺寸選項
材料:鋁合金(帶化學膜)
其他說明:
- 訂購時需指定孔選項
- 需明確RF方向
Specifications: | Units | |||
Frequency Range | 12.4-18.0 | 13-17 | 13-17 | GHz |
Insertion loss | 0.5 | 0.4 | 0.3 | dB |
Isolation | 18 | 18 | 20 | dB |
VSWR (in and out) | 1.3 | 1.25 | 1.25 | Max |
Forward Power | 2 | 15 | 1 | Watts (max. |
Reverse Power | 1 | 5 | 1 | Watts |
Operating temperature | -15 to+35 | -40 to+70 | -30 to +70 | C |
Flange | WR62 /UBR-140 | WR62/UBR-140 | WR62 /UBR-140 | |
Materia | Aluminum | Aluminum | Aluminum | |
Finish | Chemical Film | Chemical Film | Chemical Film |
