Titan Flex T170射頻RF同軸電纜線纜RF-Labs

發布時間:2024-06-14 08:50:29     瀏覽:869

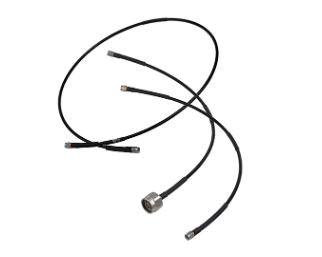

Titan Flex T170線纜RF-Labs

  Titan Flex T170是一款高級RF(射頻)同軸電纜,專為高性能系統設計,同時提供較高的性價比。以下是該電纜的詳細規格和特點:

1.0 Electrical Data
Frequency,Max      (GHz18.0

lmpedance,nominal  (2)50

Velocity of Propagation (%70

Shielding Effectiveness,18 GHz(dB/ft)>-90dB

Capacitance  (pF/ft)29.4

Delay  (ns/It),(ns/meter)1.454.761024
Attenuation k1 (db/100ft)@23 deg C
Attenuation k2 (db/100ft)@23 deg C
0.34695
0.000621

Attenuation (Typical)at any Frequency
=k1x     SqRt     (FMHz)+k2x(FMHz

2.0 Mechanical/Environmental Data
Weight (lbs/100ft),(Kg/100m)3.104.66
Temperature Range (C)-55 to +200
Minimum Bend Radius (inch),(mm)0.8020.32

3.0 Construction Data
Inner Conductor (inch)                 A-Solid SCCS
Dielecdric (inch                         B-Solid PTFE
First Outer Shield (inch)              C
Spiral Wrap SPC
Second Outer Shield (inch               D
Flat Braided SPc
Jacket (inch O.D                         F0.163Blue FFP

  插頭連接器

  Titan Flex T170支持多種標準連接器,包括SMA、TNC、N型連接器,根據不同的插頭類型(公頭/母頭)、性別、方向及損失參數有所不同。

  應用領域

  Titan Flex T170適用于高頻率連接應用,特別是在需要高質量信號傳輸和屏蔽效果的場合,如雷達系統、衛星通信和其他RF應用系統。

  主要特點與優勢

  適配標準連接器接口: 能夠適應多種標準的連接器接口。

  高性能參數: 最大操作頻率高達18 GHz,阻抗50歐姆,屏蔽效果在18 GHz時大于-90 dB/ft。

  物理特性: 重量每100英尺約3.10磅,溫度范圍-55°C至+200°C,最小彎曲半徑0.80英寸。

  經濟性: 提供經濟實惠的定價點,適合尋求高性價比高質量電纜的客戶。

產品型號:

Cable

Code
Connector

Code
SeriesGenderTypeC-Nut

Style*
Body

Material*
Body

Finish*
Loss

per GHz
Frequency

Max GHz
T170SMSSMA(Male)StraightHSSG0.0118
T170SFSSMA(Female)StraightN/ASSG0.01518
T170SMRSMA(Male)R/AHSSG0.0218
T170NMSType-N(Male)StraightHBT0.01112
T170NMRType-N(Male)R/AHBT0.0212
T170NFBSTvpe-N(Female  ) BulkheadStraightN/ABT0.01512
T170TMSTNC(Male)StraighKBG0.0118
T170TMRTNC(Male)R/AKBG0.028
T170TFBSTNC(Female)  BulkheadStraightN/ABG0.0158
T170BMSBNG(MaleStraightBBN0.0152

深圳市立維創展科技RF-Labs的經銷商,保證RF-Labs的性能卓越的高頻率微波電纜線和同軸被動元器件,立維創展專注于服務軍工行業、航天航空、rf射頻衛星通信、移動通信基站、衛星通訊、雷達探測等行業領域。技術專業為國內軍工行業單位、科學研究院校、通訊設備制造商保證進口RF射頻微波/毫米波電子元器件、軍用連接器。
