LTM4702超低噪聲μModule降壓穩壓器ADI-LINEAR
發布時間:2024-06-13 09:01:35 瀏覽:673
LTM4702是一款高性能的超低噪聲μModule降壓穩壓器,它采用了微型的6.25mm × 6.25mm × 5.07mm BGA封裝,集成了開關控制器、功率MOSFET、電感器以及必要的配套組件,為用戶提供了一個完整的8A降壓解決方案。

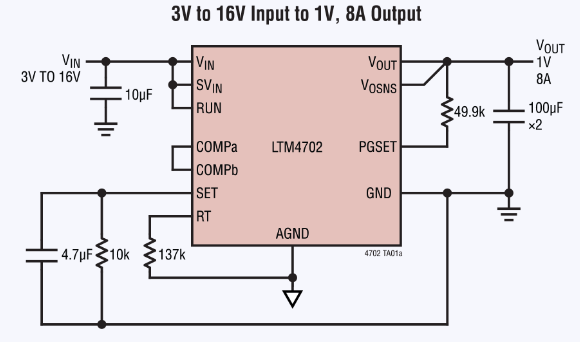

該穩壓器的工作輸入電壓范圍寬廣,從3V至16V,輸出電壓范圍則為0.3V至5.7V,用戶可以通過單一電阻器輕松設置輸出電壓,實現輸出范圍內的統一增益工作,同時保持幾乎恒定的輸出噪聲,不受輸出電壓變化的影響。設計中僅需添加輸入和輸出電容器即可完成整個電路的搭建。
LTM4702采用了Silent Switcher架構,內部集成了熱環路旁路電容器,有效降低了電磁干擾(EMI)并提高了效率。其超低噪聲架構確保了卓越的低頻(<100kHz)輸出噪聲性能,結合同步開關穩壓器的高效率,使得LTM4702非常適合于高電流和噪聲敏感型應用,如電信、網絡和工業設備,以及RF電源(如PLL、VCO、混頻器、LNA、PA)和低噪聲儀器儀表等。
該器件的特性還包括在極小的PCB空間內提供完整的解決方案(<1cm2單邊PCB或0.5cm2雙邊PCB),超低EMI輻射,以及極低的有效值噪聲(10Hz至100kHz下為8μVRMS)。在整個線路、負載和溫度范圍內,LTM4702的最大總直流輸出電壓誤差控制在±1.5%以內。此外,它支持300kHz至3MHz的可調并且可同步頻率,采用電流模式控制以實現快速的瞬態響應,并具備強制連續模式功能、多相并聯均流能力以及可編程電源正常功能。
LTM4702的封裝符合RoHS指令,是一款環保且高效的電源管理解決方案。深圳市立維創展科技是ADI \ Linear 的代理商,以代理分銷庫存現貨ADI \ Linear為產品優勢,可提供當日發貨服務,歡迎咨詢。
