SQ76202QNC同步降壓穩壓器SILERGY(矽力杰)
發布時間:2024-06-06 09:05:25 瀏覽:5419
SQ76202QNC是由SILERGY(矽力杰)公司生產的一款高效率同步降壓穩壓器。該器件適用于需要高效能、內置電感和高開關頻率的應用場景。以下是該產品的詳細介紹:
輸入電壓范圍: 4.5V至23V
最大輸出電流: 2A
參考電壓精度: ±1.5%
效率: 最高可達83%
開關頻率: 1.7MHz
靜態電流: 115μA
內部開關電阻(Rdson): 頂部開關為105mΩ,底部開關為50mΩ
接口: 未具體說明
封裝: QFN3×3-10
主要特點:
內部開關具有低RDS(ON),頂部開關為105mΩ,底部開關為50mΩ。
寬輸入電壓范圍,從4.5V到23V。
能夠提供2A的輸出電流。
高開關頻率1.7MHz,有助于減小外部元件的尺寸。
采用即時PWM架構,實現快速瞬態響應。
逐周期峰值電流限制,提高系統安全性。
可調軟啟動時間,有助于減少啟動時的沖擊電流。
打嗝模式輸出短路保護,增強系統的可靠性。
參考電壓精度為±1.5%,確保輸出電壓的準確性。
電源良好指示器,方便系統監控。
采用QFN3×3-10封裝,適合緊湊的電路板設計。

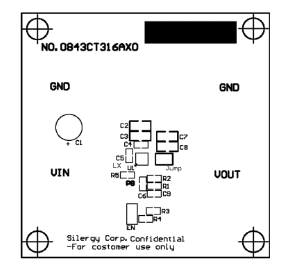

EVB_SQ76202QNC是用于評估SQ76202QNC的評估板,可以幫助工程師快速測試和驗證該穩壓器的性能。該產品適用于各種電源管理應用,特別是在需要高效率和小尺寸封裝的場合。
SILERGY(矽力杰)主要生產電源芯片、電源模塊等模擬器件。針對SILERGY矽力杰的電源模塊產品,立維創展提供pin to pin原位替代產品,現貨優勢價格,歡迎咨詢。
