CS-6.000 SMA母頭4-8GHz射頻環行器MECA

發布時間:2024-05-31 08:46:36     瀏覽:626

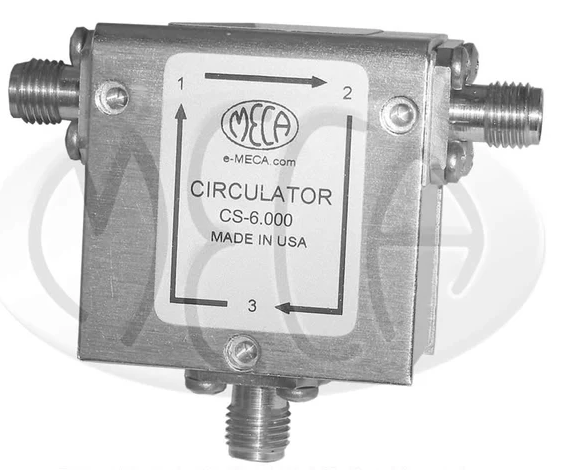

CS-6.000 SMA母頭4-8GHz射頻環行器MECA

  CS-6.000 SMA母頭4-8GHz射頻環行器是一款由MECA公司制造的高性能、無源的三端口器件,用于控制電路中信號流的方向。它具有一系列主要特性和規格,適用于廣泛的無線通信和射頻應用:

  1. 平均額定功率為20瓦,頻率范圍為4.0-8.0 GHz。

  2. 使用SMA母頭連接器,具有良好的電氣性能和機械穩定性。

  3. VSWR(駐波比)最大允許值為1.3:1,確保信號傳輸的穩定性和效率。

  4. 插入損耗在0.4-0.5 dB之間,信號在通過環行器時能量損失較小。

  5. 高達20 dB的隔離度,有效防止信號泄漏到不需要的端口。

  6. 平均功率和峰值功率分別為18.5 W和7.5 W,適用于各種功率需求的應用。

ELECTRICAL SPECIFICATIONS
Frequency
(GHz)
VSWR
(Max)
nsertion Loss
(dB)(Max)
lsolation (dB)Average Power
(W)
Peak Power
(W)
TypMin
4.0-8.01.25:1-1.30:10.4-0.52018.52020

MECHANICAL       SPECIFICATIONS
CONNECTOR    STYLESMA-Female
CONNECTORSStainless Steel,Passivate
CONTACT PINSBery lium Copper Gold Plate
COUPLING I.TORQUE8±1 in.lbs
TEMPERATURE-102℃ to +60*℃
WEIGHT (NOMINAL)1.5202

  此外,該射頻環行器還具有以下機械規格和注意事項:

  1. 連接器類型為SMA母頭,具有良好的電氣連接性能。

  2. 耦合扭矩為8±1 in.lbs.,確保連接器的可靠連接。

  3. 工作溫度范圍為-10°C至+60°C,適用于各種環境條件下的應用。

  4. 重量約為1.52盎司,便于安裝和集成到各種系統中。

  5. 需要注意的是,環行器的功率額定值為1.05:1的負載不匹配,適用于所有相角。同時,MECA公司也提供其他頻率范圍的產品,具體范圍可向工廠咨詢。

  6. 在使用時,應確保散熱器溫度不超過規定的最高工作溫度,并注意標稱阻抗為50歐姆。

  如需更多詳細信息,請向MECA公司或立維創展咨詢。

MECA 在毫米波器件領域已經擁有57年的歷史,產品覆蓋頻率超過50GHz,以多樣化的產品系列和快速交付能力,贏得客戶信賴。產品滿足美軍標MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202,廣泛應用于地面、空中和空間通信項目。

深圳市立維創展科技有限公司代理銷售MECA微波產品,并提供技術支持服務,歡迎咨詢。
