EC7BW-24D12鐵路DC-DC轉換器CINCON
發布時間：2024-05-20 09:06:24 瀏覽：696

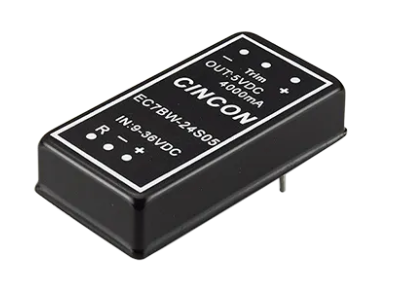

EC7BW-24D12 DC-DC轉換器是CINCON一款專為鐵路系統設計的高性能電源轉換設備。以下是該轉換器的主要特點和規格：
1.高效率：該轉換器擁有高達90%的轉換效率
2.固定開關頻率：轉換器采用固定的開關頻率
3.穩壓輸出：提供穩定的輸出電壓，確保連接的設備能夠獲得一致的電源供應，不受輸入電壓波動的影響。
4.遠程開/關控制：支持遠程控制功能，用戶可以通過外部信號來開啟或關閉轉換器
5.全面保護功能：具備過溫保護(OTP)、過電流保護(OCP)、過電壓保護(OVP)和欠壓鎖定(UVLO)等保護機制，確保轉換器和連接設備的安全運行。
6.高隔離電壓：輸入與輸出之間提供1500Vdc的隔離電壓
7.寬工作溫度范圍：能夠在-40°C至+105°C的極端溫度條件下工作，適用于各種環境條件下的鐵路應用。
8.緊湊尺寸：2英寸x1英寸x0.4英寸的尺寸設計符合工業標準
9.符合行業標準：該轉換器符合EN 50155標準，適用于鐵路車輛的外部電路，并滿足沖擊和振動測試(EN 61373)的要求。
10.防火與煙霧性能：符合EN 45545-2標準，確保在火災情況下具有良好的防火和煙霧控制性能。
11.高海拔工作能力：能夠在高達3000米的海拔高度正常工作
12. 安全認證：遵循IEC/EN/UL 62368-1安全標準
產品型號：
MODEL
NUMBER | INPUT
VOLTAGE | 0UTPUT
VOLTAGE | OUTPUT CURRENT | NPUT CURRENT | %EFF. | CAPACITOR
LOAD MAX |
| MIN. | MAX | NO LOAD | FULL LOAD | (1) |
| EC7BW-24S33 | 9-36 VDC | 3.3VDC | 0 mA | 5500 mA | 55 mA | 869 mA | 87 | 5500uF |
| EC7BW-24S05 | 9-36VDC | 5 VDC | 0 mA | 4000 mA | 55 mA | 926 mA | 90 | 4000uF |
| EC7BW-24S12 | 9-36 VDC | 12 VDC | 0 mA | 1670 mA | 55 mA | 928 mA | 90 | 1800uF |
| EC7BW-24S15 | 9-36 VDC | 15 VDC | 0 mA | 1330 mA | 55 mA | 924 mA | 90 | 1500uF |
| EC7BW-24D05 | 9-36VDC | +5 VDC | 0 mA | +2000 mA | 70 mA | 937 mA | 89 | 2000μF |
| EC7BW-24D12 | 9-36 VDC | ±12 VDC | 0 mA | ±835 mA | 35 mA | 947 mA | 88 | 1000μF |
| EC7BW-24D15 | 9-36VDC | ±15 VDC | 0mA | +666 mA | 35 mA | 947 mA | 88 | 800μF |
| EC7BW-48S33 | 18-75 VDC | 3.3 VDC | 0 mA | 5500 mA | 25 mA | 430 mA | 88 | 5500uF |
| EC7BW-48S05 | 18-75 VDC | 5 VDC | 0 mA | 4000 mA | 25 mA | 463 mA | 90 | 4000uF |
| EC7BW-48S12 | 18-75 VDC | 12 VDC | 0 mA | 1670 mA | 25 mA | 464 mA | 90 | 1800uF |
| EC7BW-48S15 | 18-75 VDC | 15 VDC | 0 mA | 1330 mA | 25 mA | 462 mA | 90 | 1500uF |
| EC7BW-48D05 | 18-75 VDC | +5 VDC | 0 mA | +2000 mA | 35 mA | 468 mA | 89 | 2000μF |
| EC7BW-48D12 | 18-75 VDC | ±12 VDC | 0 mA | ±835 mA | 25 mA | 474 mA | 88 | 1000μF |
| EC7BW-48D15 | 18-75 VDC | ±15 VDC | 0 mA | ±666 mA | 25 mA | 474 mA | 88 | 800μF |
