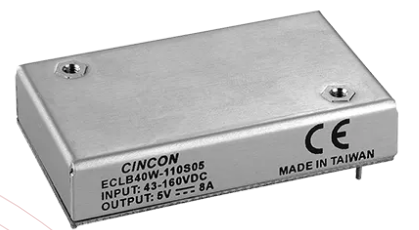

ECLB40W-110鐵路DC-DC電源模塊CINCON
發布時間:2024-05-10 14:10:56 瀏覽:5524
ECLB40W-110是CINCON公司推出的一款高性能鐵路DC-DC電源模塊,功率范圍為33到40瓦特,具有以下特點:
- 高效率達91%。
- 固定開關頻率設計。
- 輸出可調節。
- 支持遠程開/關功能。
- 低空載功耗。
- 全面保護功能(過溫、過流、過壓、欠壓鎖定)。
- 通過CE認證。
- 輸入輸出隔離達3000Vdc。
- 工作溫度范圍為-40至+105℃。
- 不含鉭電容。
- 采用2.05"x1.2"x0.4"的六面屏蔽金屬外殼,標準2"X1"引腳輸出兼容。
- 符合UL60950-1 2nd(基本絕緣)認證。
- 符合EN50155標準和外部電路要求。
- 符合EN 50155 (EN 61373)沖擊和振動標準。
- 符合EN45545-2火災和煙霧標準。
- 最高可在3000m海拔高度操作。
- 散熱器下全負載操作溫度可達69°C。
- 符合IEC/EN/UL62368-1安全標準。
技術參數包括多種輸出規格(如±12VDC,±15VDC,±24VDC等)、輸入電壓范圍為33-160VDC等詳細信息。
產品系列與編碼系統清晰明了,提供了型號、系列、輸入電壓、輸出電壓、遠程開/關邏輯等信息。
該產品適用于鐵路系統、電機驅動、照明和監控系統等工業環境,其高效率、可靠性和符合相關行業標準使其成為理想選擇。
產品型號:
MODEL NUMBER | NPUT VOLTAGE | OUTPUT VOLTAGE | OUTPUT CURRENT | INPUT CURRENT | %EFF. | CAPACTOR LOAD MAX | ||
MIN. | MAX. | NO LOAD | FULL LOAD | (1) | ||||
ECLB40W-110S33 | 43-160 VDC | 3.3 VDC | 0 mA | 10 A | 6 mA | 340 mA | 88 | 10000μF |
ECLB40W-110S05 | 43-160 VDC | 5 VDC | 0 mA | 8A | 6 mA | 409 mA | 88.5 | 8000μF |
ECLB40W-110S12 | 43-160VDC | 12 VDC | 0 mA | 3.333A | 6 mA | 404 mA | 90 | 3300μF |
ECLB40W-110S15 | 43-160 VDC | 15 VDC | 0 mA | 2.666 A | 6 mA | 399 mA | 91 | 2700μF |
ECLB40W-110D12 | 43-160VDC | ±12 VDC | 0 mA | ±1.667 A | 6 mA | 408 mA | 88 | 1650μF |
ECLB40W-110D15 | 43-160 VDC | ±15 VDC | 0 mA | ±1.333.A | 6 mA | 408 mA | 88.5 | 1350μF |
ECLB40W-110D24 | 43-160 VDC | ±24 VDC | 0 mA | ±0.833 A | 6 mA | 408 mA | 89 | 850μF |
