Anritsu安立34系列連接器
發布時間：2024-04-11 08:46:10 瀏覽：682

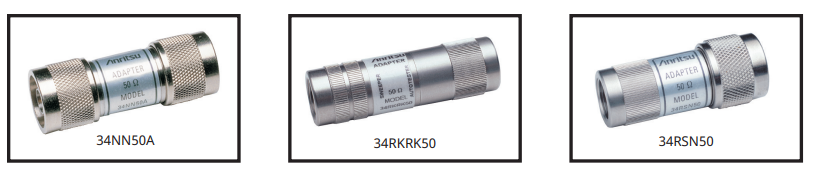

34系列DC-60GHz頻率連接器
34系列DC-60GHz頻率范圍精密適配器適用于與GPC-7、N型或WSMA接口連接，確保低反射和優異性能在廣泛的頻率范圍內表現出色。
主要特點包括：
- 低SWR和插入損耗，確保準確性
- 兼容GPC-7、N型和WSMA連接器，靈活適配
- 平滑過渡設計，最小化信號干擾
- 提供50Ω或75Ω阻抗選項，滿足不同需求
此外，34R系列精密適配器可提供堅固且可靠的連接，適用于連接至WSMA、K連接器或V連接器輸出以及Anritsu的SWR自動測試儀和SWR橋等儀器。適配器的外徑與N型連接器相同，增強了整個測試裝置的機械強度，既提升了可靠性又便于安裝操作。
關鍵特點包括：
- 提高微波測試裝置的穩定性和可靠性
- 易于掌握的N型連接器外徑
- 堅固的測試連接，確保測試數據的可重復性
另外，34NMD系列適配器專為儀器測試端口設計，具有強大的機械支持，適用于毫米波連接器接口，確保低駐波比和插入損耗。
主要特點包括：
- 適合各種毫米波連接器需求
- 確保穩定的信號傳輸和精確的測量數據
型號：
Model | Frequency
range (GHz | Connectors | SWR | Dimensions
L(cm)x dia(cm) |
34NN75B | DC to 3 | N(m)to N(m) | 1.1 | 6.0x2.2 |
34AN50
4ANF50 | DCto 18 | GPC-7 to N(m
GPC-7 to N(f) | 1.02 | 4.2x2.2
4.2x2.2 |
34NN50A
34NFNF50 | DCto 18 | N(m)to N(m)
N(f)to N(f) | 1.1 | 6.0x2.2
4.7x1.6 |
34NK50
34NKF50
4NFK50
4NFKF50 | DCto 18 | N(m)to K(m
N(m)to K(f)
N)to K(m
N(f)to K(f) | 1.12 | 3.8x2.2
3.8x2.2
3.8x1.6
3.8x1.6 |
34RSN50 | DCto 18 | WSMA(m)to N(m) | 1.22 |
|
34RKNF50 | DC to 18 | RK(m)to N(f) | 1.40 | 5.1x1.7 |
34RVNF50 | DC to 18 | RV(m)to N(f) | 1.40 | 5.1x1.7 |
34NMDVFNF50 | DC to 18 | NMD V(f)to N(f) | 1.08 | 3.4x2.0 |
34AKNF50 | DC to 20 | RAK(m)to N(f) | 1.5 |
|
34RKRK50 | DC to 40 | RK(m)to RK(m) | 2.00 | 5.8x1.7 |
34RVRK50 | DC to 40 | kV(m)to RK(m) | 2.00 | 5.8x1.7 |
34RVRV50 | DC to 60 | kV(m)to RV(m) | 2.30 | 5.8x1.7 |

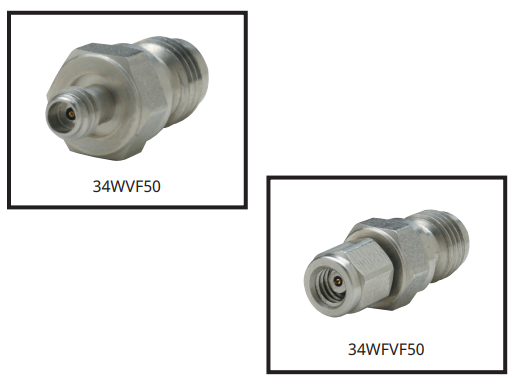

34系列W~V連接器
34系列W~V連接器覆蓋DC至65GHz的頻率范圍,通過W1連接器和V連接器接口實現高精度的測量。
主要特點包括：
- 低SWR和插入損耗，確保精確的測量結果
- 兼容W1和V型連接器，適用于廣泛的應用場景
- 提供50Ω阻抗選項，滿足不同系統要求
型號：
Model | Frequency
Range
(GHz) | Impedance
(Ω) | Connectors | Insertion
LoSS | SWR |
34WV50 | DC to 65 GHz | 50 | W1(m)to V(m) | 0.5 dB | 1.22 |
34WFV50 | DC to 65 GHz | 50 | W1(f)to V(m) | 0.5 dB | 1.22 |
34WVF50 | DC to 65 GHz | 50 | W1(m)to V(f) | 0.5 dB | 1.22 |
34WFVF50 | DC to 65 GHz | 50 | W1(f)to V(f) | 0.5 dB | 1.22 |
深圳市立維創展科技是Anritsu公司的經銷商，提供Anritsu公司產品包括毫米波連接器，檢波器，限幅器，微波負載和功分器，產品原裝進口，質量保證，歡迎咨詢。
