XC9702系列降壓DC/DC轉換器TOREX
發布時間:2024-04-07 09:02:45 瀏覽:714

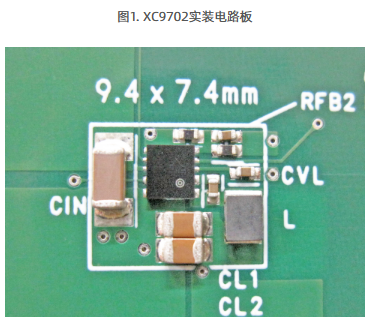

TOREX半導體公司最新推出了XC9702系列降壓DC/DC轉換器。這款降壓DC/DC轉換器利用小型外圍元件實現了60V的高耐壓和世界上最小的安裝面積(9.4×7.4mm = 69.56mm2)。
XC9702系列的特點包括輸入電壓范圍為4.5V至60V,輸出電壓范圍為2.5V至12V,輸出電流為300mA,并支持高達125℃的工作環境溫度。 它配備了MODE端子,可實現自由切換PWM控制和PWM/PFM自動切換控制,從而實現低噪聲和低功耗。它可以從不穩定的24V電源(例如FA(工廠自動化)設備)中高效輸出穩定的3.3V或5V低紋波電壓,有效解決了工業設備中高壓LDO散熱問題。
規格參數:
輸入電壓:4.5V ~ 60.0V(絕對最大值): 66.0 v)
輸出電壓范圍:2.5V ~ 12.0V (FB: 0.75V±1.5%)
輸出電流:300mA
電源電流:12μA
振蕩頻率:1.0MHz

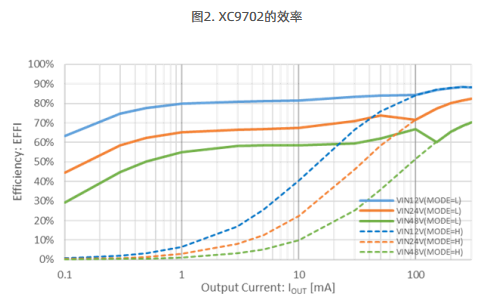

效率:83% (VIN=12V, VOUT=5V, IOUT=1mA)
控制方式:F-PWM (MODE= " H ")
PWM和PFM(模式=“L”)
功能:軟啟動(外部插件)
能力好
UVLO
保護:限流、過壓保護
熱關機
Lx短路保護
包裝:HSOP-8N, USP-10B
工作環境溫度:-40℃~ 125℃
該系列產 品的工作電壓為60V,即使發生輸入電壓過沖,也能防止設備損壞。其具有限制電流、過壓保護、Lx短路保護、熱關斷等保護功能,確保即使在異常情況下也能安全運行。此外,還可以通過外部軟啟動調整功能和電源良好功能進行電源順序調整。
XC9702系列擁有高耐壓性和低功耗的特點,因此能夠滿足近年來對產品待機低功耗要求日益嚴格的需求,同時也滿足各種工業設備對效率提高、小型化以及安裝面積減少的要求。

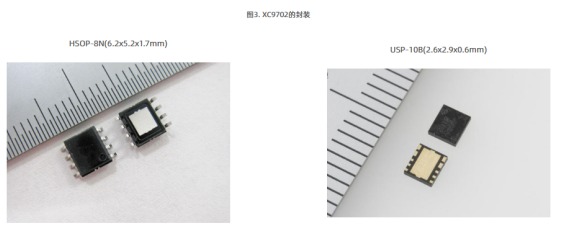

該系列產品可廣泛適用于各種應用,封裝系列包括帶引腳的HSOP-8N(6.2x5.2x1.7mm)和小型表面實裝型USP-10B(2.6x2.9x0.6mm)。
TOREX半導體主要提供COMS、傳感器、二極管等元器件,產品以小體積、性能卓越而著名。
