MegaForm跨接射頻同軸電纜MegaPhase
發布時間：2024-03-27 09:24:59 瀏覽：758
在無法使用半剛性同軸電纜的情況下，MegaForm?手工成型射頻同軸電纜因其卓越的“動態”彎曲性能而備受青睞。這些電纜組件能夠靈活地進行手工塑形，從而省去了半剛性電纜所需的繁瑣設計和繪圖成本。其應用廣泛，涵蓋機柜互連、ATE以及系統集成等多個領域，并配備了多樣化的連接器選擇，以滿足不同需求。

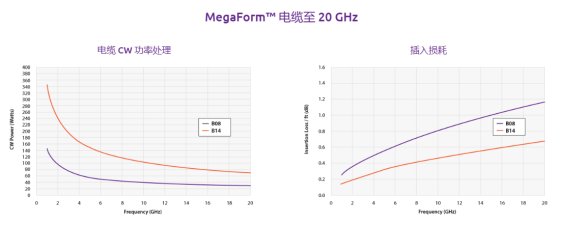

| Frequency | CCO86 | CC141 | Conn
Loss
dB | VSWR |
| Attenuation | Attenuation |
| GHz | Band | dB/ft | dB/m | dB/ft | dB/m |
| 0.3 | UHF | 0.117 | 0.384 | 0.063 | 0.206 | 0.006 | 1.10 |
| 0.5 | 0.153 | 0.501 | 0.082 | 0.270 | 0.009 |
| 0.8 | 0.195 | 0.641 | 0.106 | 0.348 | 0.012 |
| 1.0 | L | 0.220 | 0.722 | 0.120 | 0.394 | 0.014 |
| 2.0 | 5 | 0.319 | 1.047 | 0.177 | 0.579 | 0.024 | 1.15 |
| 2.4 | 0.352 | 1.156 | 0.196 | 0.643 | 0.027 |
| 3.0 | 0.398 | 1.307 | 0.223 | 0.731 | 0.032 |
| 4.0 | C | 0.467 | 1.533 | 0.264 | 0.865 | 0.040 |
| 6.0 | 0.587 | 1.927 | 0.336 | 1.102 | 0.055 |
| 8.0 | X | 0.693 | 2.273 | 0.400 | 1.314 | 0.070 | 1.20 |
| 10.0 | 0.789 | 2.588 | 0.460 | 1.510 | 0.084 | 1.25 |
| 12.4 | 0.896 | 2.938 | 0.527 | 1.730 | 0.101 | 1.30 |
| 15.0 | Ku | 1.004 | 3.293 | 0.596 | 1.956 | 0.118 |
| 18.0 | 1.121 | 3.677 | 0.672 | 2.203 | 0.139 | 1.35 |
| 20.0 | K | 1.195 | 3.922 | 0.720 | 2.362 | 0.152 |
特征：
低駐波比
半剛性替代品
安裝方便
鍍錫銅編織層外導體
就地彎曲
提供 .086 英寸(2.18 毫米)和 .141 英寸(3.5 毫米)直徑
參數：
最大頻率:CC086、CC141: 20.0 GHz
阻抗:50 Ω標稱
傳播速度:69.5%標稱
延時:1.46 ns/ft (4.79 ns/m)
屏蔽效能:最小-110 dB(僅限電纜)
介電耐壓:
CC086: 1.5 kV, 60 Hz
CC141: 1.9 kV, 60 Hz
電容:29.5 pF/ft (96.8 pF/m)
機械數據
外徑:
CC086: 0.085英寸(0.216厘米)
CC141: 0.139英寸(0.353厘米)
靜態彎曲半徑:
CC086: 0.125英寸(0.3175厘米)
CC141: 0.43英寸(1.092厘米)
標準夾克/護甲重量:
CC086: 0.01磅/英尺(0.018公斤/米)
CC141: 0.02磅/英尺(0.030公斤/米)
工作溫度范圍:
-85至392°F(-65至200°C)
可用連接器
CC086: 2.4 mm, 2.92mm, 3.5mm, MMCX, OSP，
Ossp、sma、smb、smc、smp、ssma、ssmb、
SSMP、TNC、N型、ZMA
CC141: 2.9mm, 3.5mm, SMA, TNC, N型
(最大頻率取決于電纜;其他可用連接器)
