KSFLO27R5-100-12 Ku波段低噪聲鎖相轉換器Synergy
發布時間：2024-03-27 08:59:47 瀏覽：749

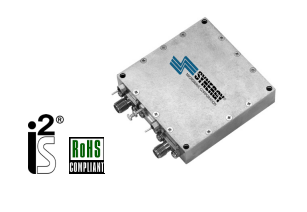

Synergy微波的 KSFLO27R5-100-12是一款Ku波段超低噪聲鎖相轉換器，采用小包裝，具有多個顯著的特點和參數數據。首先，它的工作頻率(Fo)達到了27.5GHz，非常適合于高頻應用。其次，該設備的輸出功率高達28dBm，確保了強大的信號輸出能力。
在輸入方面，其參考輸入頻率為100MHz，而參考輸入級可以在-3到+3dBm的范圍內變化，提供了較寬的輸入范圍。在供電方面，該設備的電壓(Vcc)為12mA
Max.，而最大電流(Icc)為400mA Max.，這意味著它可以在穩定的電源供應下運行。
該設備的噪聲性能非常出色。其諧波抑制能力(2Fo)達到了25dBc(最小)，而次諧波抑制(3Fo)也達到了27dBc(最小)。此外，輸出雜散和參考側帶的抑制分別達到了60dBc(最小)，進一步保證了信號的純凈度。
在相位噪聲方面，該轉換器表現出色。在1kHz時，其相位噪聲為-85dBc/Hz;在10kHz時為-88dBc/Hz;在100kHz時為-98dBc/Hz;在1MHz時為-112dBc/Hz;在10MHz時更是達到了-145dBc/Hz，這些指標均表明其低噪聲性能優越。
此外，該設備還具備鎖檢測功能，通過CMOS信號表示鎖定和解鎖狀態，方便用戶進行監控和調整。在操作溫度方面，它可以在-20至+50°C的范圍內正常工作，同時存儲溫度范圍為-40至+85°C，展現出良好的溫度適應性。
最后，需要注意的是，為了確保設備的穩定運行并避免超過最大操作溫度，用戶需要提供足夠的散熱措施。
規格參數：
| Frequency (Fo) | 27.5 GHz |
| Output Power | 28 dBm |
| Reference Input Frequency | 100 MMHz |
| Reference Input Level | -3 t0+3dBm |
| Supply Voltage | Vcc (Vdc） | Icc (mA Max.) |
| +12 | 400 |
| Harmonics (2*Fo) | 25 dBc (Min.) |
| Sub-Harmonic (3*Fo) | 27 dBc (Min.) |
| Output Spurious | 60 dBc (Min.) |
| Reference Sideband | 60 dBc (Min.) |
| Output Load Impedance | 50 Ohms (Nom.) |
| Typical Phase Noise | Qffset | Phase Noise |
| ②1kHz | 85 dBc/Hz |
| @10 kHz | -88 dBc/Hz |
| @100 kHz | 98 dBc/Hz |
| @1 MHz | -112 dBc/Hz |
| @10 MHz | -145 dBc/Hz |
| Lock Detect Indicator | CMOS High (Lock),CMOS Low(Unlock) |
Operating Temperature
Range | 20 to +50 °℃ |
| Storage Temperature Range | 40 to +85C |
·Requires adequate heat sinking to avoid exceeding the maximum operating
temperature |
綜上所述，Synergy超低噪聲鎖相轉換器KSFLO27R5-100-12是一款具有高性能、低噪聲、寬輸入范圍以及良好溫度適應性的設備，適用于各種要求嚴格的高頻應用場景。
