?MUN24AD03-SM uPOL模塊Cyntec(乾坤)現貨庫存
發布時間:2024-03-15 17:03:40 瀏覽:5336
某些應用和/或者安全機制可能需要在功率轉換部件的輸入端使用保險絲。當存在連續輸入電壓反向而沒有電流限制的可能性時,也應使用保險絲。為了最大程度的安全,Cyntec建議在未接地的輸入電源線上安裝快速保險絲。安裝人員必須遵守所有相關的安全標準和法規。經安全機構批準后,應根據最終用戶安全標準安裝轉換器。
Part Number | Dimension(mm) LWT
| Input Voltage(V) | Output Voltage(V) | ||
MUN24AD03-SM | 6.0 | 6.0 | 3.5 | 4.5~34.0 | 5.0~12.0 |

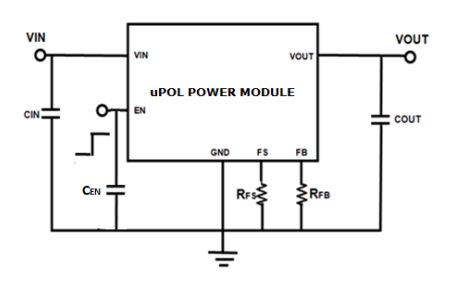

輸入過濾:
MUN24AD03-SM應連接到低交流阻抗電源,高電感電源或線路電感會影響MUN24AD03-SM的穩定性。輸入電容必須直接放在MUN24AD03-SM輸入引腳,以最小化輸入紋波電壓并確保MUN24AD03-SM的穩定性。
輸出過濾:
為了降低輸出紋波并改善對階躍負載變化的動態響應,必須在輸出端使用一個額外電容。建議使用低ESR陶瓷電容來改進MUN24AD03-SM的輸出紋波和動態響應。
編程輸出電壓:
MUN24AD03-SM的內部基準電壓為0.6V±1.5%輸出電壓可以通過分壓電阻RFB編程,包括FB引腳和GND引腳。輸出電壓應通過ToffMIN和TonMIN的轉換比來考慮,并根據典型輸出電壓的電阻來表示。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢!!!
