?法拉第隔離器Mi-Wave
發布時間：2024-03-04 17:07:42 瀏覽：896

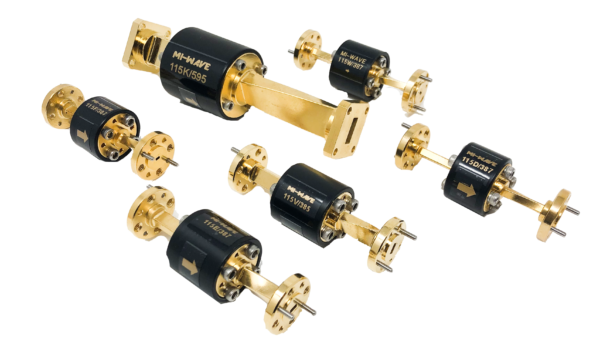

Mi-Wave的115系列法拉第隔離器在寬帶介質波導設計上選用法拉第旋轉工作原理，從而實現整體波導頻段的高隔離度。115系列法拉第隔離器選用優質鐵氧體材料，磁場由整體永磁材料形成。為了保障最大化可重復性和性能，配合使用了精準的加工操作控制精致的制造技術。
115系列法拉第隔離器具備18.0至325 GHz的標準波導規格。
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz。歡迎咨詢。
型號 | 最小頻率(GHz) | 最大頻率(GHz) | 隔離度（dB） | 插入損耗 (dB) 典型值 | 最大 駐波比 | CW功率承受能力
（MAX W） | 輸入端口 | 輸出端口 |
115K/595 | 18 | 26.5 | 25 | 1 | 1.30:1 | 2 | WR-42 波導，
UG-595/U 法蘭 | WR-42波導，UG-595/U 法蘭 |
115(34)/595 | 22 | 33 | 25 | 1 | 1.30:1 | 2 | WR-34 波導，
UG-595/U 方形法蘭 | WR-34波導，UG-595/U 方形法蘭 |
115(34)/381 | 22 | 33 | 25 | 1 | 1.30:1 | 2 | WR-34 波導，
UG-381/U 圓形法蘭 | WR-34波導，UG-381/U 圓形法蘭 |
115A/599 | 26.5 | 40 | 25 | 1.2 | 1.30:1 | 2 | WR-28 波導，
UG-599/U 方形法蘭 | WR-28波導，UG-599/U 方形法蘭 |
115B/383 | 33 | 50 | 25 | 1.3 | 1.30:1 | 1.5 | WR-22 波導，
UG-383/U 圓形法蘭 | WR-22波導，UG-383/U 圓形法蘭 |
115U/383 | 40 | 60 | 25 | 1.5 | 1.30:1 | 1.5 | WR-19 波導，
UG-383/UM 圓形法蘭 | WR-19波導，UG-383/UM 圓形法蘭 |
115V/385 | 50 | 75 | 25 | 1.7 | 1.30:1 | 1 | WR-15波導，UG-385/U 圓形法蘭 | WR-15波導，UG-385/U 圓形法蘭 |
115E/387 | 60 | 90 | 25 | 2 | 1.35:1 | 1 | WR-12波導，UG-387/U 圓形法蘭 | WR-12波導，UG-387/U 圓形法蘭 |
115W/387 | 75 | 110 | 25 | 2.2 | 1.40:1 | 1 | WR-10波導，UG-387/UM 圓形法蘭 | WR-10波導，UG-387/UM 圓形法蘭 |
115F/387 | 90 | 140 | 22 | 2.7 | 1.50:1 | 0.4 | WR-08波導，UG-387/UM 圓形法蘭 | WR-08波導，UG-387/UM 圓形法蘭 |
115D/387 | 110 | 170 | 20 | 3.1 | 1.50:1 | 0.2 | WR-06波導，UG-387/UM 圓形法蘭 | WR-06波導，UG-387/UM 圓形法蘭 |
115G/387 | 140 | 220 | 20 | 3.5 | 1.50:1 | 0.2 | WR-05波導，UG-387/UM 圓形法蘭 | WR-05波導，UG-387/UM 圓形法蘭 |
115H/387 | 170 | 260 | 20 | 5 | 1.50:1 | 0.1 | WR-04波導，UG-387/UM 圓形法蘭 | WR-04波導，UG-387/UM 圓形法蘭 |
115J/387 | 220 | 325 | 20 | 5 | 1.50:1 | 0.1 | WR-03波導，UG-387/UM 圓形法蘭 | WR-03波導，UG-387/UM 圓形法蘭 |
