?MPN541382-PV電源模塊替代VTM48EF040T050B00
發布時間:2023-12-13 16:48:40 瀏覽:896

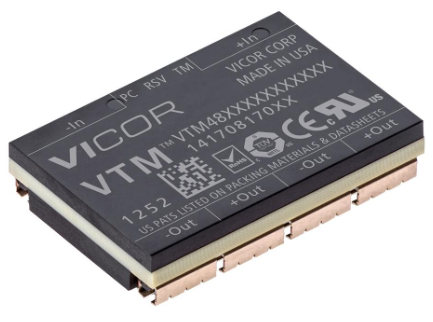

VTM48EF040T050B00是款高效的(94%正弦振幅轉換器(SAC)主總線從26到55VDC運行,以提供隔離輸出。正弦振幅轉換器提供的低交流阻抗超過了大多數下游調節器的帶寬;因此,通常負載電容可以位于正弦幅度轉換器的輸入端。因為VTM48EF040T050B00的k系數是1,/12,所以電容值可以減小144倍,從而節省了板面積、材料和總系統成本。
VTM48EF040T050B00采用VI芯片封裝,兼容標準取放和表貼組裝工藝。由于較大的熱接口面積和出色的導熱性,共模VI芯片封裝提供了增強的熱管理。與傳統方法相比,VTM48EF040T050B00的高轉換效率提高了整個系統的效率,降低了運行成本。
VTM48EF040T050B00可以利用因子分解電源架構,通過降低轉換和分配損耗以及促進高密度負載點轉換來提供效率和尺寸優勢。
功能和優點
?48VDC至4VDC 50A電流倍增器
在標準48V或24V PRM下運行?調節器
?高效率(>94%)可降低系統功耗
?高密度(170A/in3)
?“全芯片”VI Chip?封裝實現了與系統板的表面安裝、低阻抗互連
?包含針對以下情況的內置保護功能:
過電壓鎖定
過電流
短路
過熱
?提供啟用/禁用控制、內部溫度監測
?ZVS/ZCS諧振正弦幅度轉換器拓撲
?在典型應用中,滿載時溫升小于50oC
VTM48EF040T050B00電源模塊推薦用作空間緊湊產品,能夠提供大電流高功率但由于VTM48EF040T050B00停售,市場只能選擇替換型號。
市場推薦的臺達旗下Cyntec的MPN541382-PV,Mblock功率模塊的產品,可實現正負2的連接方式,提供高至1000w的負載功率,而封裝體積僅有2.8*17.3*7.7mm。
Cnytec成立于1991年,以技術創新為主、生產銷售高精度和高密度模塊、傳感器和應用領域功能設計。產品主要包括集成電感、功率模塊和高精度電阻。廣泛用于移動終端、通信基站、機械設備等。
