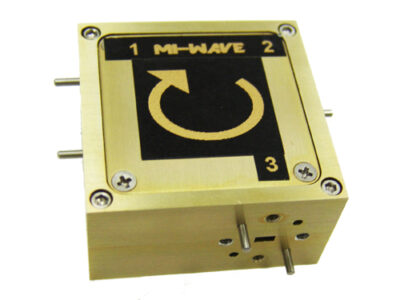

Mi-Wave多結波導環行器
發布時間:2023-12-04 16:43:41 瀏覽:832
Mi-Wave的180系列多結波導環行器是H平面、三結點、三端口、Y結鐵氧體磁芯器件。所有的外部結構搭配表層都經過處理,實現極強的平面度,并提供和標準波導法蘭的連接,因此最大限度減少離散性。180系列多結波導環行器具備18.00至110GHz的標準波導規格。
特征
低損耗
低駐波比
高隔離度(標稱值30dB)
可調節
Model | Band Type | Frequency Band (GHz) | Bandwidth (GHz) | Isolation (dB) | Insertion Loss (dB) | VSWR | Temperature Range | Peak Power (kW) | Average Power (Watts) | Flange |
180K-30/595 | K-Band | 18–26.5 | 1 | >30 | 0.7 | 1.3 | 0 to +40 c | 1 | 30 | UG-595/U |
180A-30/599 | Ka-Band | 26.5–40 | 1 | >30 | 0.8 | 1.3 | 0 to +40 c | 1 | 30 | UG-599/U |
180B-25/383 | Q-Band | 33–50 | 1 | >30 | 0.9 | 1.3 | 0 to +40 c | 1 | 25 | UG-383/U |
180U-15/383 | U-Band | 40–60 | 1 | >30 | 1 | 1.35 | 0 to +40 c | 1 | 15 | UG-383/U |
180V-10/385 | V-Band | 50–75 | 1 | >30 | 1.2 | 1.4 | 0 to +40 c | 1 | 10 | UG-385/U |
180E-5/387 | E-Band | 60–90 | 1 | >30 | 1.4 | 1.4 | 0 to +40 c | 1 | 5 | UG-387/U |
180W-5/387 | W-Band | 75–110 | 1 | >30 | 1.4 | 1.4 | 0 to +40 c | 1 | 5 | UG-387/U |
