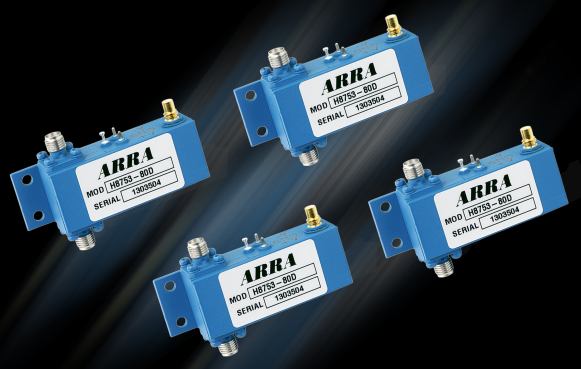

?ARRA寬帶SPST PIN二極管開關

發布時間：2023-12-04 16:39:16     瀏覽：758

ARRA寬帶Pin二極管開關具備10ns和50ns的10%至90%射頻轉換速率，包含在100MHz時至少30dB的隔離度和在更大的頻率下高至85dB的隔離度。

寬帶SPST PIN二極管開關可完成50ns的5W峰值功率和75W峰值功率（1μs脈沖頻率），及其10ns的2W峰值功率和10W峰值功率（1μs脈沖頻率）。

寬帶SPST PIN二極管開關插入損耗在2GHz范圍內極小化至1dB，在18GHz范圍內極小化至2.5dB或相對較低。所有的PIN二極管開關在最高頻率下的最低VSWR為1.30:1，最高VSWR為1.90:1。PIN二極管開關可選擇或不帶驅動器，配置滿足MIL-C-39012需求的SMA母連接器。

一般規格

?極寬帶網絡：

100-18000MHz-50ms系列

100-18000MHz-10ms系列

?射頻連接器：SMA母頭

?偏置電壓或柵極連接器：SMC公頭

?偏置電壓需求：

無驅動器-RF開啟-10V/RF停止+35mA

帶驅動器-啟用TTL兼容

RF開啟，邏輯性1：+2.5至+5.0V

Rf停止，邏輯性0：-0.3至+0.7V

驅動器電壓：+15伏，100mA/-15伏，45mA

?射頻功率（+25C）：

50ms系列-均值5瓦，

最高值75瓦，最高脈沖頻率1ms

10ms系列-均值2瓦，最高值

10瓦，最高脈沖頻率1ms

?表層處理：ARRA-blue（每MIL）-C-22750

?開關效率：10-90%RF-10和50ms規格

?材質：

主體-鋁

連接器-MIL-C-39012


10 nsec 2 Watts


Frequency Range (GHz)

Model No.

0.1-0.5

0.5-1.0

1.0-2.0

2.0-4.0

4.0-8.0

8.0-12.4

12.4-18.0

With Driver

Without Driver

Isolation (Min dB)

30

30

40

45

45

45

45

H8753-40D

H8753-40

Insertion Loss (Max dB)

1.0

1.0

1.0

1.0

1.1

1.6

2.0

VSWR ** (Max)

1.3

1.3

1.3

1.4

1.6

1.9

1.9

Isolation (Min dB)

40

45

70

85

85

85

80

H8753-80D

H8753-80

Insertion Loss (Max dB)

1.0

1.0

1.0

1.2

1.5

2.0

2.5

VSWR ** (Max)

1.4

1.4

1.4

1.4

1.6

1.9

1.9
