?CHA6094-QKB功率放大器UMS
發布時間:2023-11-30 17:24:41 瀏覽:733

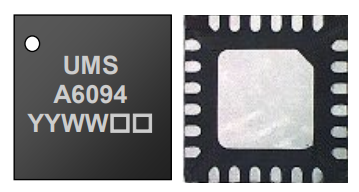

CHA6094-QKB是款Gan封裝的單片功率放大器,頻率范圍為35-42.5GHZ。
CHA6094-QKB一般展現出33dbm的飽和輸出功率和26db的小信號增益值。整體化電源為25V/150MA。
CHA6094-QKB主要用于廣泛應用,如5G應用、有源相控陣天線及其電信網絡應用和系統。
CHA6094-QKB使用標準表面貼裝24導線QFN4X4經濟高效率的塑料封裝,滿足ROHSN2011/65和REACHN1907/2006指令等標準。輸入輸出與500內部適配,并集成化ESDRF保護。
主要特征
頻率范圍:35-42.5GHZ
33dbmPout,適用于+17dbm輸入功率
線性增益值:26db
直流電偏置電壓:Vd=25V(@ldg=150MA
24L-QFN塑料封裝4x4mm
MSL3
