Mi-Wave振幅檢測器
發布時間:2023-11-23 17:14:32 瀏覽:795

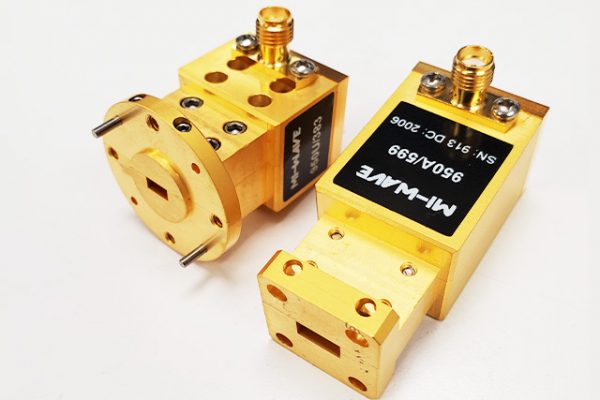

Mi-Wave的950系列振幅檢測器將斜射的微波射頻轉換成DC脈沖信號。950系列振幅檢測器的作用和功率傳感器相近,但是有2個特殊情況。與同類功率傳感器相比較,950系列振幅檢測器具備更快的檢測速度與更高的動態范圍。950系列振幅檢測器特別適用于迅速功率測量,專用于各種各樣儀器和設備設計(例如變量解析器技術應用)需求設計。對于低信號幅度檢測,950系列振幅檢測器的靈敏度遠遠超過功率傳感器。
Model | Band | Frequency (GHz) | Sensitivity Flatness (±dB) | Input Power (dBm) | Output Voltage Polarity | Specification Temperature (C ) | RF Port |
950A/599 | Ka-Band | 26.5-40 | 2 | 17 | Positive | 25 | WR-28 Waveguide, UG-599 Flange |
950B/383 | Q-Band | 33-50 | 2 | 17 | Positive | 25 | WR-22 Waveguide, UG-383 Flange |
950U/383 | U-Band | 40-60 | 1.5 | 17 | Positive | 25 | WR-19 Waveguide, UG-383 Flange |
950V/385 | V-Band | 50-75 | 2 | 17 | Positive | 25 | WR-15 Waveguide, UG-385/U Flange |
950E/387 | E-Band | 60-90 | 2 | 20 | Positive | 25 | WR-12 Waveguide, UG-387/U-M Flange |
950W/387 | W-Band | 75-110 | 2 | 17 | Positive | 25 | WR-10 Waveguide, UG-387/U-M Flange |
950F/387 | F-Band | 90-140 | 2 | 17 | Positive | 25 | WR-08 Waveguide, UG-387/U-M Flange |
950D/387 | D-Band | 110-170 | 2.5 | 17 | Positive | 25 | WR-06 Waveguide, UG-387/U-M Flange |
