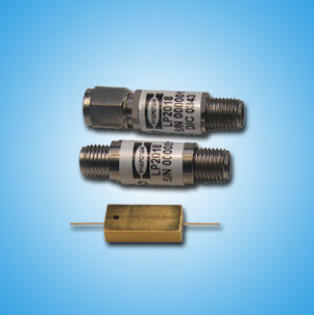

?DTM180系列微波脈沖/連續波功率檢波器
發布時間:2023-11-22 17:13:03 瀏覽:844
微波脈沖檢測器意味著時間短、波形極其尖銳的微波信號。微波脈沖探測器的振幅和持續時間通常很短,但其頻率很高,可以達到每秒數千億次。微波脈沖檢測器傳輸速率短,但功率高,能穿透墻壁和障礙物,廣泛應用于雷達測量和通信對抗中。
連續波功率檢波器是指波形連續的微波信號,其頻率通常在1GHz到100GHz之間。連續波功率檢測器可以在超長距離傳輸中保持較高的信號強度,因此被廣泛應用于衛星通信和機載雷達中。微波連續波與脈沖波相比,功率較低,一般用于數據通信通信等低功率技術應用。
DTM180系列檢波器特征
1ms典型升高時間響應(通過50Ω電纜線進到50Ω負載)
內嵌1瓦CW保護電路
平整的頻率響應(典型值±0.5dB)
適配輸入能夠實現低VSWR(功率高達+10dBm時最高值為2:1)
在整體溫度范圍內持續輸出(典型值±0.5dB,-15°C至+85°C)
提供微型規格尺寸
密封性模塊經久耐用
應用領域
精確測量脈沖上升時間、脈沖寬度和脈沖功率
連續波功率測量
迅速反饋整平電源電路
Model | Freq Range | Typ Sensitivity K(mV/mW) | Rise Time (nsec) | Max Input Power(W) | Max VSWR | Connector Input | Connector Output |
DTM180AA | 1.0-18.0 | 300 | 2(max)1(typ) | 1 | 2:1 | SMA(M) | SMA(F) |
DTM180AB | 1.0-18.0 | 300 | 2(max)1(typ) | 1 | 2:1 | SMA(M) | BNC(F) |
DTM180NB | 1.0-18.0 | 300 | 2(max)1(typ) | 1 | 2:1 | Type N (M) | BNC(F) |
